Name: EXPANSOR 8 ZONAS LIGHT-PRPLUS
Brand: RISCO
SKU: 01157
Price: 47550 CLP
Availability: InStock

Descripción

📋 Descripción general

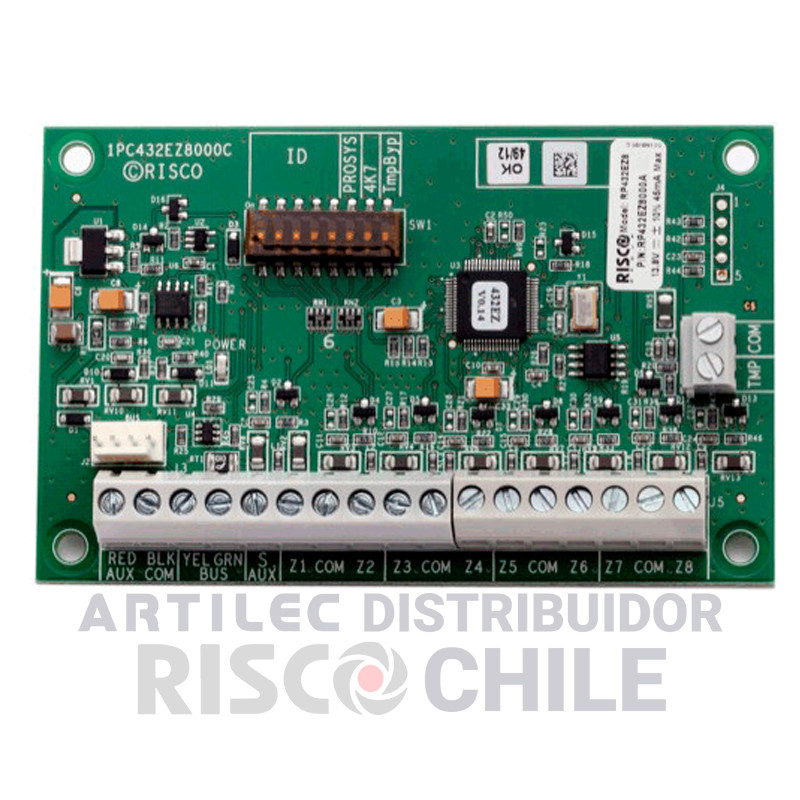

El Expansor de 8 Zonas RISCO (RP432EZ8) es un módulo de expansión diseñado para aumentar la capacidad de zonas cableadas en los paneles de control LightSYS y ProSYS Plus. Se conecta a través de un bus de 4 hilos directamente al panel principal, permitiendo ampliar el sistema de detección sin necesidad de reemplazar la central de alarma. Soporta una distancia máxima de 300 metros entre el expansor y el panel principal.

Este dispositivo ofrece máxima flexibilidad en la configuración de zonas, permitiendo definir mediante software múltiples valores de resistencia de fin de línea, lo que lo hace adaptable a diferentes topologías de instalación y tipos de detectores.

✅ Características principales

Zona cableadas expandibles: Añade 8 zonas cableadas al sistema de seguridad existente
Conexión por bus: 4 hilos de conexión al panel principal con distancia máxima de 300 metros
Identificación por DIP switches: Switches 1-5 configuran el ID único del expansor (hasta 31 direcciones posibles)
Control de resistencias EOL: Configuración de fin de línea por software con opciones predefinidas (EOL, DEOL, TEOL) y valores personalizables
Salida auxiliar: Salida de alimentación auxiliar conmutable (típicamente para detectores de humo) con capacidad menor a 100 mA
Bypass de tamper: Switch 8 permite anular la detección de manipulación del módulo sin necesidad de puentes
Bajo consumo: 20 mA típico, máximo 29 mA, compatible con alimentación limitada del panel
LED de estado: Indicador visual de alimentación y funcionamiento del módulo

🏗️ Aplicaciones

Ampliación de sistemas de alarma residenciales con necesidad de múltiples zonas
Instalaciones comerciales pequeñas y medianas que requieren expansión futura
Edificios de oficinas con distribución de detectores en múltiples áreas
Centros de venta y locales comerciales con control de accesos mediante zonas
Viviendas unifamiliares de gran tamaño con sótanos, garajes y áreas exteriores
Sistemas de seguridad perimetral integrados a paneles LightSYS/ProSYS Plus

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	RP432EZ8
Fabricante	RISCO Group
Número de zonas	8 zonas cableadas
Consumo de corriente (típico)	20 mA
Consumo de corriente (máximo)	29 mA
Tipo de conexión al panel	Bus 4 hilos
Distancia máxima desde panel principal	300 metros
DIP Switches configurables	8 switches
Rango de ID (Switches 1-5)	0-31 (32 direcciones)
Salida auxiliar	Menor a 100 mA
Resistencias EOL predefinidas (opción 1)	2.2K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 2)	4.7K Ω (EOL), 6.8K Ω (DEOL)
Resistencias EOL predefinidas (opción 3)	6.8K Ω (EOL), 2.2K Ω (DEOL)
Resistencias EOL predefinidas (opción 4)	10K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 5)	3.74K Ω (EOL), 6.98K Ω (DEOL)
Resistencias EOL predefinidas (opción 6)	2.7K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 7)	4.7K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 8)	3.3K Ω (EOL), 4.7K Ω (DEOL)
Resistencias EOL predefinidas (opción 9)	1K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 10)	3.3K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 11)	5.6K Ω (EOL y DEOL)
Resistencias EOL predefinidas (opción 12)	2.2K Ω (EOL), 1.1K Ω (DEOL), 12K Ω (TEOL)
Resistencias EOL predefinidas (opción 13)	2.2K Ω (EOL), 4.7K Ω (DEOL)
Resistencias EOL predefinidas (opción 14)	4.7K Ω (EOL), 6.8K Ω (DEOL), 12K Ω (TEOL)
Opción personalizable	Valores de resistencia personalizables (opción 0)
Configuración TEOL	Compatible con ProSYS Plus y LightSYS versión 3 o posterior
Dimensiones	10.5 cm x 6.6 cm x 1.8 cm
Indicador de estado	LED de alimentación
Control de tamper	Switch 8 para bypass de entrada de manipulación
Configuración de zonas	Soporta: Normalmente Cerrado (NC), Normalmente Abierto (NO), EOL, DEOL, TEOL

🔧 Configuración de zonas soportadas

El RP432EZ8 soporta múltiples topologías de detección:

Zona Normalmente Cerrada (NC): Configuración estándar para detectores magnéticos y de movimiento de contacto simple
Zona Normalmente Abierta (NO): Para detectores normalmente abiertos o aplicaciones especiales
EOL (End Of Line): Resistencia de fin de línea simple para detección de corte de cable
DEOL (Double End Of Line): Doble resistencia de fin de línea para mayor seguridad ante manipulaciones
TEOL (Triple End Of Line): Triple resistencia para máxima protección contra fraude (ProSYS Plus y LightSYS v3+)

📖 Glosario técnico

Término	Definición
Bus de 4 hilos	Conexión serie de 4 conductores (alimentación +, alimentación -, datos+, datos-) que permite comunicación y energización del expansor desde el panel principal
EOL (End Of Line)	Resistencia de fin de línea que detecta anomalías como cortes o cortocircuitos en el cableado de zona
DIP Switch	Microinterruptores de configuración manual que permiten asignar parámetros al dispositivo sin software, típicamente en bloques de 8 unidades
DEOL (Double End Of Line)	Sistema de dos resistencias de fin de línea que incrementa la detección de manipulación y sabotaje en zonas
TEOL (Triple End Of Line)	Sistema de tres resistencias de fin de línea para máxima protección anti-fraude disponible en versiones recientes
Zona cableada	Entrada de detección conectada físicamente al panel mediante cable, a diferencia de zonas inalámbricas
Tamper	Entrada de detección de manipulación que alerta cuando se intenta abrir o dañar la carcasa del dispositivo
ID de direccionamiento	Identificador único (0-31) asignado al expansor mediante DIP switches 1-5 para diferenciarlo de otros módulos en el sistema

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
