Name: INC-DUP-H 11GHZ INC-ANTENA 35DBI 1-1000 1-MGMT 1.2GBP
Brand: UBIQUITI
SKU: UB13681
Price: 2078610 CLP
Availability: InStock

Descripción

📋 Descripción general

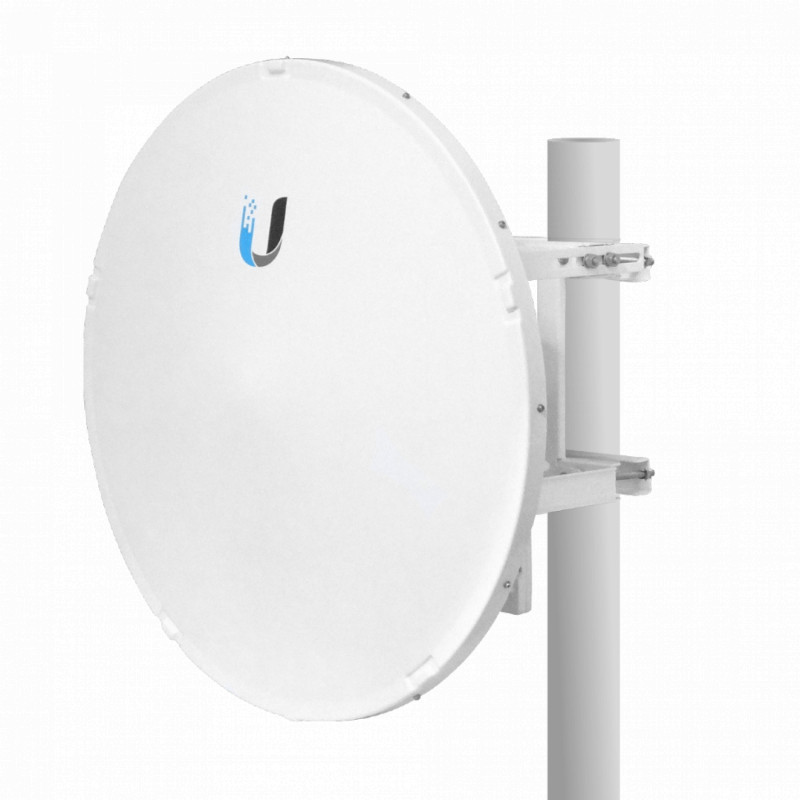

La antena airFiber AF-11G35 de Ubiquiti Networks es una solución de alta ganancia (35 dBi) especializada para comunicaciones licenciadas en la banda de 11 GHz. Proporciona rendimiento SISO o 2x2 MIMO con capacidad de doble polaridad, permitiendo crear enlaces punto a punto full-duplex de alto desempeño para backhaul de redes, especialmente en deployments de proveedores de servicios inalámbricos (WISP). Su diseño de reflector parabólico garantiza una directividad excepcional con ancho de haz de 2,5° en ambos planos y aislamiento de polarización cruzada de 35 dB.

Esta antena representa una alternativa de espectro licenciado para operadores que requieren migrar desde enlaces 5 GHz no licenciados, manteniendo compatibilidad mecánica completa con sistemas legados AF-5 y AF-5U mediante su sistema de montaje compartido. La construcción de grado carrier incorpora hardware industrial y radomo integrado para supervivencia en condiciones climáticas extremas hasta 200 km/h.

✅ Características principales

Frecuencia de operación: Banda licenciada 10,3 - 11,7 GHz con ganancia de 35 dBi
Rendimiento MIMO: Soporta configuración SISO o 2x2 MIMO con doble polaridad (H/V predeterminada, ±45° después de rotación OMT)
Aislamiento de polarización cruzada: 35 dB para minimizar interferencias y mejorar relación señal-ruido (SNR)
Directividad extrema: Ancho de haz 2,5° horizontal y vertical con relación frente-espalda de 60 dB para rechazo de interferencia lateral máximo
Radomo integrado: Protege el reflector parabólico y proporciona estanqueidad contra lluvia, nieve y radiación solar directa

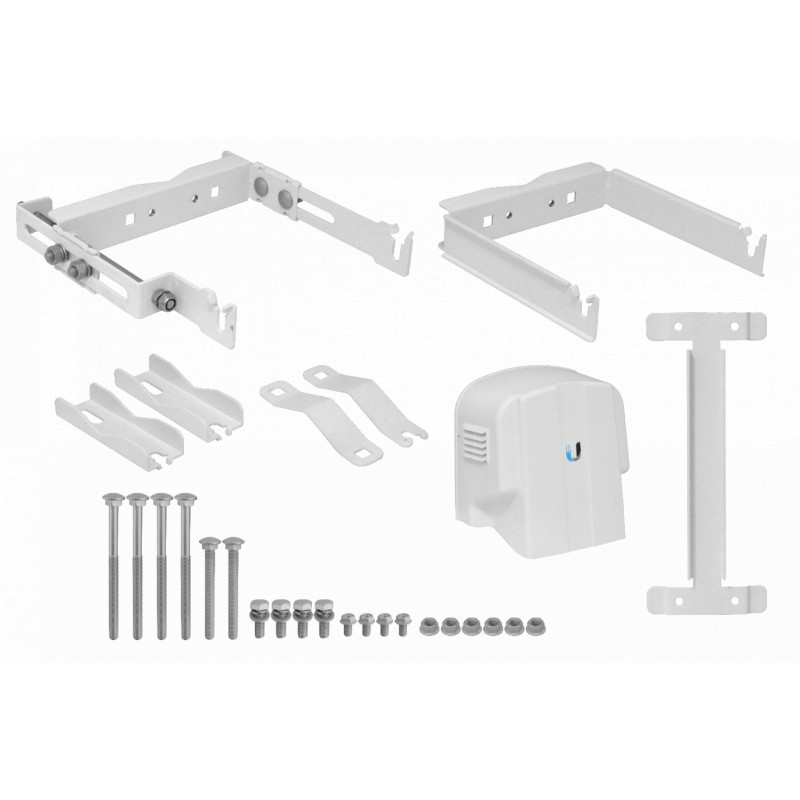

Montaje robusto: Incluye soportes de azimut ajustables, bucles para izado seguro y fijación a poste con rigidez mecánica de grado industrial
Integración plug-and-play: Montura integrada para radio AF-11FX; instalación sin herramientas especiales requeridas
Compatibilidad de upgrade: Utiliza el mismo sistema de montaje que antenas AF-5/AF-5U para migraciones rápidas de espectro licenciado
Resistencia climática: Supervivencia certificada a vientos de 200 km/h (125 mph) con carga de viento de 1538 N
VSWR máximo 2:1: Garantiza eficiencia de acoplamiento y transmisión de potencia óptima a la línea de transmisión

🏗️ Aplicaciones

Enlaces de backhaul punto a punto (PtP) full-duplex de alta capacidad para operadores inalámbricos y WISP
Migraciones de espectro licenciado desde instalaciones existentes AF-5/AF-5U sin necesidad de reemplazo de montaje
Backhaul de redes de distribución troncal (backbone) para agregación de múltiples sectores en cobertura celular
Interconexiones corporativas y de campus punto a punto con requisitos de latencia baja y throughput garantizado
Enlaces de redundancia y failover para centros de datos y aplicaciones críticas en operaciones 24/7
Backhaul de torres celulares pequeñas y estaciones base remotas en zonas de cobertura marginal
Conexiones de larga distancia (multi-kilómetro) entre puntos de presencia de red con interferencia controlada

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	AF-11G35
Rango de frecuencia	10,3 - 11,7 GHz
Ganancia	35 dBi
Dimensiones (diámetro x profundidad)	⌀ 811 x 460 mm (⌀ 31,9 x 18,1 pulgadas)
Peso sin montaje	7,14 kg (15,74 lb)
Peso con montaje incluido	11,85 kg (26,12 lb)
Ancho de haz polarización horizontal (HPOL)	2,5°
Ancho de haz polarización vertical (VPOL)	2,5°
Relación frente-espalda	60 dB
VSWR máximo	2:1
Polarización predeterminada	H/V (Horizontal/Vertical)
Polarización alternativa (con OMT rotado)	±45°
Aislamiento de polarización cruzada	35 dB
Supervivencia a viento	200 km/h (125 mph)
Carga de viento @ 200 km/h	1538 N (346 lbf @ 125 mph)
Radomo	Integrado
Sistema de montaje	Compatible con AF-5/AF-5U Mounting System

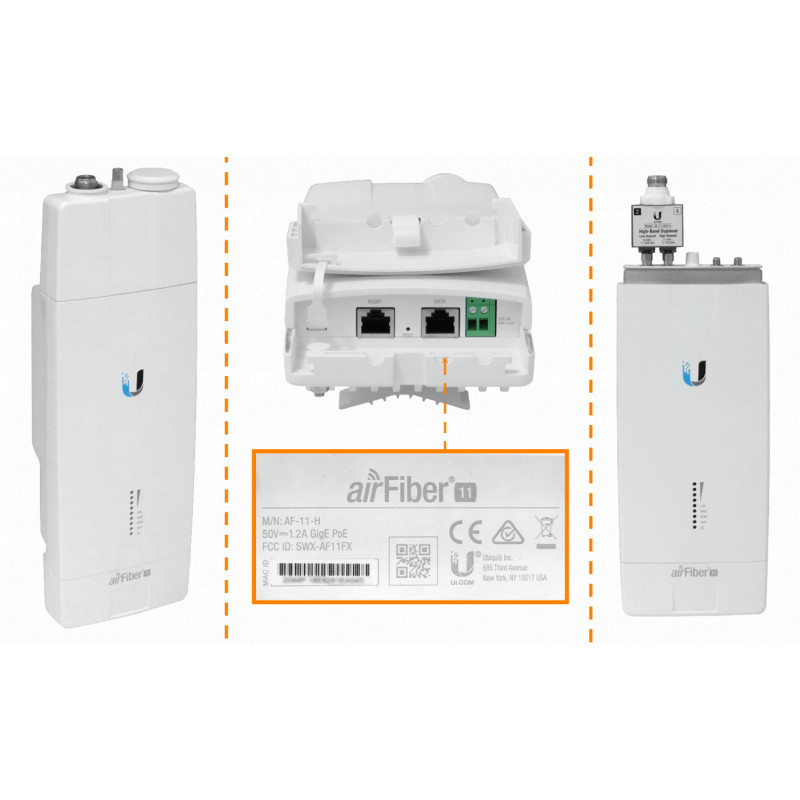

Radio compatible	AF-11FX (venta por separado)

🏅 Características constructivas

Reflector parabólico: Diseño de reflector de precisión que proporciona directividad de haz concentrado para máxima ganancia y rechazo de interferencia lateral
Shroud protector: Envoltura que encierra cables, conectores y componentes frontales contra lluvia, nieve, polvo y radiación solar directa

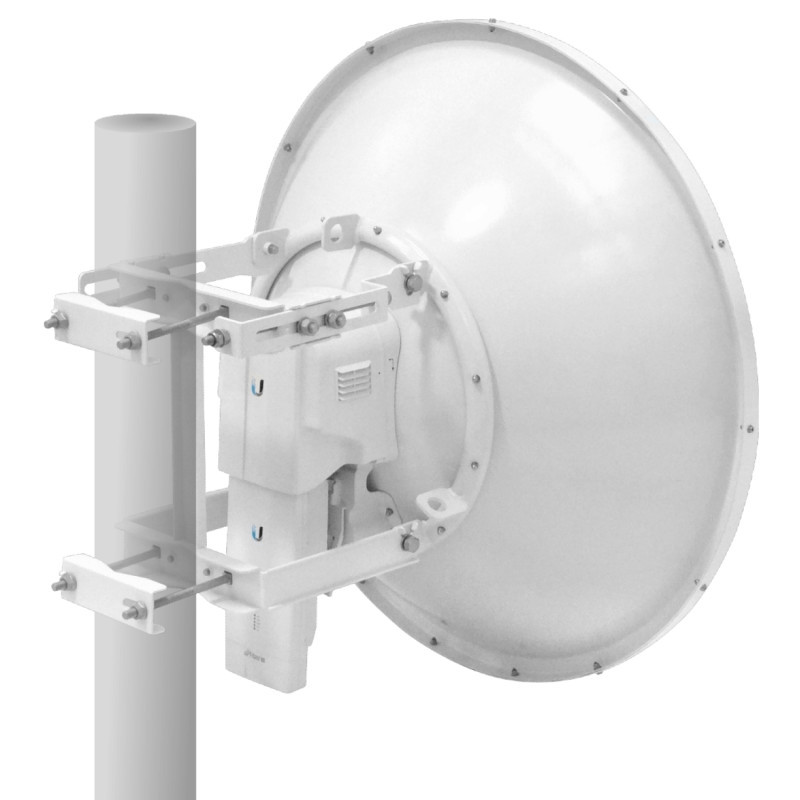

Montaje a poste seguro: Hardware de grado industrial mantiene posición rígida del reflector en condiciones climáticas adversas sin movimiento del patrón de radiación
Soportes de azimut ajustables: Permiten ajustes precisos de orientación horizontal ±180° sin comprometer estabilidad estructural ni performance eléctrica
Bucles de izado (Lanyard Loops): Facilitan el izamiento seguro hacia torres con puntos de anclaje redundantes para operaciones de instalación sin riesgo

📋 Glosario técnico

Término	Definición
dBi (decibelios isotrópicos)	Unidad de ganancia de antena comparada con un radiador isotrópico teórico; 35 dBi indica ganancia directiva extremadamente concentrada
MIMO (Multiple-Input Multiple-Output)	Tecnología que utiliza múltiples antenas transmisoras y receptoras simultáneamente para aumentar capacidad y confiabilidad de enlace
Full-duplex	Comunicación simultánea en ambas direcciones sobre el mismo canal de frecuencia mediante aislamiento de polarización ortogonal
Ancho de haz (-3dB)	Ángulo entre puntos de media potencia en el patrón de radiación; define apertura angular efectiva de cobertura de la antena
OMT (Ortho-Mode Transducer)	Componente que separa y combina señales de diferentes polarizaciones (H/V o ±45°) en una única apertura de reflector parabólico
SNR (Signal-to-Noise Ratio)	Relación entre potencia de señal útil y potencia de ruido; SNR mayor indica comunicación más clara con menos errores de transmisión
VSWR (Voltage Standing Wave Ratio)	Medida de eficiencia de acoplamiento de impedancia entre antena y línea de transmisión; valores cercanos a 1:1 indican pérdidas mínimas
Radomo	Estructura protectora dieléctrica transparente a radiofrecuencia que cubre reflector y componentes para protección ambiental sin degradar performance
