Descripción

📋 Descripción general

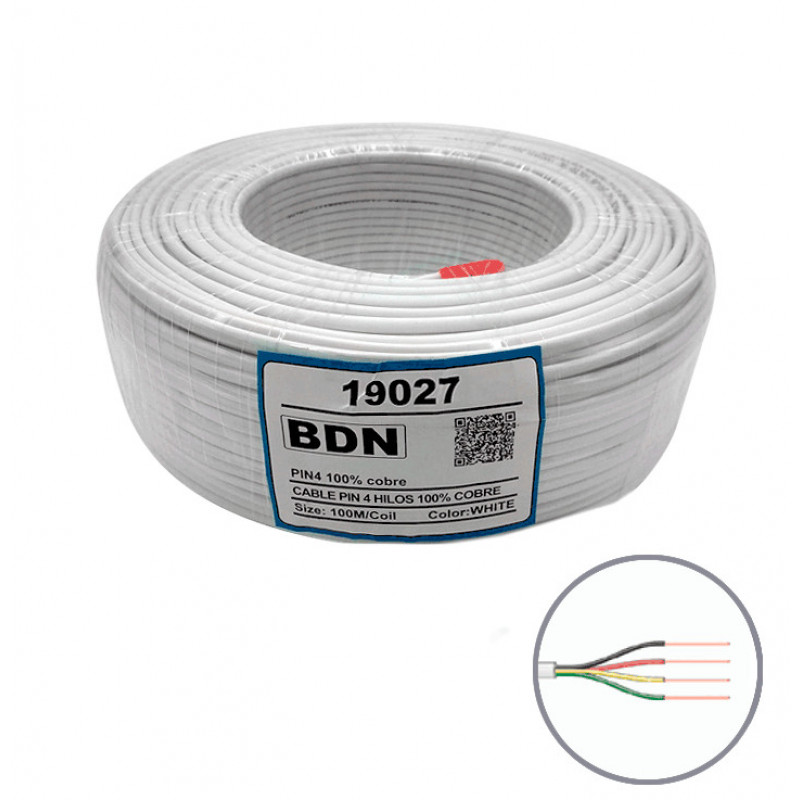

El Cable PIN BDN 4 Hilos Cobre modelo BDN-PN424BC es un cable conductor multifilar de cobre desnudo de alta pureza específicamente engineerizado para aplicaciones de audio profesional, sistemas de altavoces y telecomunicaciones. Incorpora cuatro conductores independientes de calibre 24AWG (American Wire Gauge) con aislamiento individual de PVC en código de colores normalizados (amarillo, verde, rojo y negro), permitiendo identificación clara y confiable de cada circuito en instalaciones complejas.

Este cable presenta construcción flexible con múltiples filamentos de cobre (7 filamentos de φ0,2±0,005 mm) que garantizan tanto flexibilidad mecánica como excelente conductividad eléctrica. La presentación en bobina de 100 metros lo hace ideal para proyectos de mediano a gran volumen, respaldado por certificaciones internacionales (CE, RoHS, SGS, ISO9001) que aseguran conformidad normativa y control de calidad a lo largo de toda la cadena de producción.

✅ Características principales

Configuración: 4 conductores independientes con aislamiento PVC individual codificado por color
Material conductor: Cobre desnudo 100% puro (OFC - Oxygen Free Copper) garantizando máxima conductividad y resistencia a corrosión
Calibre: 24AWG con estructura de 7 filamentos de φ0,2±0,005 mm cada uno
Construcción: Multi-flexible/flexible OFC, disponible en configuración trenzada doble o paralela según aplicación
Aislamiento: PVC de φ1,8 x 4,0±0,1 mm por conductor individual, resistente a desgarres y humedad
Presentación: Bobina de 100 metros facilitando proyectos de gran envergadura sin empalmes innecesarios
Código de colores: Amarillo, Verde, Rojo y Negro para identificación inequívoca de circuitos
Rango de temperatura operativa: -20°C a +70°C, permitiendo uso en interiores y exteriores bajo cubierta
Conexión fiable: Diseño específico que garantiza contacto estable y de baja resistencia en sistemas críticos de audio

🏗️ Aplicaciones

Sistemas de distribución de audio en estudios de grabación y producción audiovisual
Instalaciones de altavoces en espacios comerciales, auditorios y salas de conferencias
Cableado de conexión en equipos de sonido profesional y sistemas de entretenimiento en vivo
Interconexiones en sistemas de telecomunicaciones y distribución de señal
Proyectos de automatización industrial que requieren múltiples conductores independientes
Sistemas de control remoto y señalización en instalaciones de seguridad electrónica
Conexiones de equipos electrónicos profesionales de alta confiabilidad

📐 Especificaciones técnicas

Parámetro	Especificación
Modelo	BDN-PN424BC
SKU/Código interno	19027
Número de hilos/conductores	4 conductores independientes
Calibre del conductor	24AWG
Material del conductor	Cobre desnudo 100% puro (OFC)
Estructura del conductor	7 filamentos de φ0,2±0,005 mm
Diámetro del aislamiento	φ1,8 x 4,0±0,1 mm (PVC)
Tipo de construcción	Multi-flexible/Flexible OFC, trenzado doble o paralelo
Material de aislamiento	PVC (Policloruro de vinilo)
Código de colores	Amarillo, Verde, Rojo, Negro
Longitud por bobina	100 metros
Peso aproximado	1,75 kg
Rango de temperatura operativa	-20°C a +70°C

🏅 Certificaciones y normativas

CE: Conformidad con directivas europeas de seguridad, compatibilidad electromagnética y compatibilidad de equipos
RoHS: Cumplimiento de restricción de sustancias peligrosas (Restriction of Hazardous Substances Directive)
SGS: Verificación de tercero independiente acreditado internacionalmente en pruebas de calidad y seguridad
ISO9001: Sistema de gestión de calidad certificado garantizando procesos de fabricación consistentes

📦 Contenido del paquete

1x Bobina de Cable PIN BDN 4 hilos cobre de 100 metros

📚 Glosario técnico

Término	Definición
OFC (Oxygen Free Copper)	Cobre refinado a alta pureza (99,99%) con contenido de oxígeno mínimo, maximizando conductividad eléctrica y resistencia mecánica.
Calibre AWG (24AWG)	American Wire Gauge: sistema de medida estadounidense para diámetro de conductores; menores números indican mayor grosor y menor resistencia.
Conductor multifilar	Conductor formado por múltiples filamentos individuales torcidos juntos, proporcionando mayor flexibilidad que conductores sólidos de igual calibre.
Aislamiento PVC	Policloruro de vinilo utilizado como cubierta protectora de conductores contra cortocircuitos, daño físico y exposición ambiental controlada.
Configuración trenzada/paralela	Trenzada: conductores entrelazados en patrón helicoidal para máxima flexibilidad; Paralela: conductores alineados para fácil identificación y soldadura.
Rango de temperatura operativa	Límites de temperatura ambiente (-20°C a +70°C) en los que el cable mantiene integridad de aislamiento y propiedades eléctricas especificadas.
Código de colores	Sistema normalizador de aislamiento en diferentes colores (amarillo, verde, rojo, negro) para identificación visual rápida de circuitos en instalaciones multiplex.

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
