Descripción

📋 Descripción general

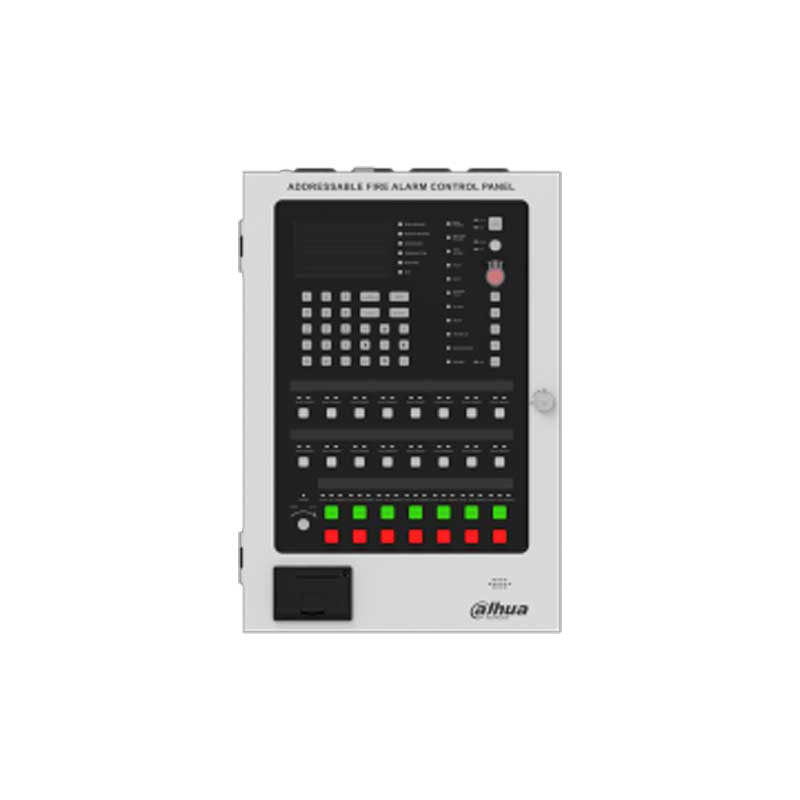

El Panel de Control de Alarma de Incendio Direccionable DHI-HY-1022 es una solución profesional diseñada para proporcionar detección temprana de incendios, visualización de información de alarma e instrucción de evacuación en edificios. Utiliza tecnología de cableado de 2 hilos sin polaridad que integra alimentación y comunicación sin fuente externa adicional, reduciendo costos de instalación y mantenimiento. El panel se comunica con productos compatibles para construir sistemas completos de alarma de incendios con flexibilidad en diseño y operación.

Cumple con las normas EN54-2 y EN54-4, garantizando fiabilidad y desempeño en entornos críticos. Cuenta con almacenamiento extendido de eventos, sistema dual de potencia con conmutación automática, y protecciones contra cortocircuitos y sobrecorriente que aseguran operación estable incluso en condiciones adversas.

✅ Características principales

Tecnología de cableado 2 hilos sin polaridad: Integra poder y comunicación sin suministro externo, ofreciendo robustez anti-interferencia, instalación simplificada, menores costos y mantenimiento más accesible.
Pantalla intuitiva: LCD de 4.3\" (480×272) proporciona operación intuitiva con configuración del sistema sin herramientas.
Capacidad de detección: Soporta hasta 254 sensores y módulos por lazo direccionable, permitiendo cobertura extensiva en instalaciones grandes.
Registro de eventos prolongado: Almacenamiento a largo plazo con consulta y impresión flexible por tiempo, tipo y otros parámetros (máx. 2048 registros).
Sistema dual de potencia inteligente: Conmutación automática principal/respaldo con gestión de carga-descarga que garantiza protección ininterrumpida contra incendios.
Diseño de protección robusto: Protecciones contra cortocircuito, circuito abierto y sobrecorriente para asegurar operación estable.
Conectividad integral: 1 puerto USB, 1 puerto de red, 1 interfaz de falla (28VDC), 7 interfaces de alarma de incendio (28VDC), 7 interfaces de módulo I/O, 2 RS485, 1 RS232, 2 CAN.
Soluciones IoT: Compatible con plataforma Dahua DSS Pro y Wisualarm Business para vinculación CCTV&Alarma de Incendio y gestión unificada.
Estrategia de vinculación editable: Permite configurar respuestas de alarma flexibles directamente en el panel o mediante software de configuración.

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	DHI-HY-1022 / DHI-HY-1025
Fuente de alimentación principal	AC90-240V / 50Hz, 60Hz
Fuente de alimentación de respaldo	2 baterías de ácido-plomo (12V/5Ah cada una)
Modo de pantalla	480 × 272, LCD de 4.3\"
Voltaje de funcionamiento	DC 12V~48V
Modo de comunicación	Línea de bus dual (2 hilos)
Acceso a plataforma	4G, Ethernet
Modo de red	RS485
Interfaz de comunicación	USB, RJ45, CAN, RS232, RS485, salida de alarma de incendio y salida de falla
Número de lazos	1 lazo (DHI-HY-1022/R), 2 lazos (DHI-HY-1025/R)
Número de zonas	0, 8 o 16
Terminales de vinculación de dispositivos	7 grupos
Capacidad de lazo	Máx. 254 sensores y módulos por lazo
Capacidad de almacenamiento	9.999 registros históricos, máx. 2048 registros de log
Distancia de comunicación	1500 m (estándar) - 3000 m (extensible)
Material de la carcasa	Chasis: placa de acero laminado en frío SPCC
Dimensiones	550 mm × 460 mm × 1707 mm
Temperatura de funcionamiento	–10°C a +55°C
Temperatura de almacenamiento	–20°C a +65°C
Humedad de funcionamiento	≤ 95% HR (sin condensación)
Topología de modo	Clase A para DHI-HY-1022R y DHI-HY-1025R; Clase B para DHI-HY-1022 y DHI-HY-1025
Impresora térmica micro integrada	Opción 1: Con impresora por defecto; Opción 2: Sin impresora (con zona simulada)
Zona simulada	Cada 32 direcciones forman una zona (aplicable solo a paneles con impresora)
Cascada de paneles	Máx. 128 paneles en cascada a través de puertos RS-485
Especificación de cable compatible	2X1.5mm² / 2X16AWG
Sistema IoT	Online: Plataforma Wisualarm Cloud; Local: Plataforma DSS Pro V8.5-V8.7 (requiere servidor)
Sistema de teléfono y transmisión	Sistema periférico opcional

🏅 Certificaciones y normativas

EN54-2: Sistema de control y paneles indicadores
EN54-4: Fuentes de alimentación de alimentación principal y respaldo

📦 Contenido del paquete

Panel de Control de Alarma de Incendio Direccionable DHI-HY-1022
Tablero de control principal
Tablero de teclas de luz
Tablero de control directo
Altavoz integrado
Impresora térmica (opción con impresora)
Batería de respaldo (2 × 12V/5Ah)
Soporte de batería
Fuente de alimentación
Tablero de interfaz

🔧 Accesorios y dispositivos compatibles

Detectores de humo: DHI-HY-1301 (2W-B multiespectal), DHI-HY-2301 (4W-B con indicador remoto), DHI-HY-2301-RE (4W-B con relé)
Detectores de calor: DHI-HY-1310 (2W-B A2R), DHI-HY-2311 (4W-B A2R con indicador remoto), DHI-HY-2311-RE (4W-B A2R con relé)
Detectores multisensor: DHI-HY-1320 (humo&calor 2W-B)
Detectores de gas: DHI-HY-AA340R (NG&LPG con relé), DHI-HY-AF640R (CO con relé)
Detectores resistentes a explosión: DHI-HY-A0120E (humo), DHI-HY-A0220E (calor), DHI-HY-A0320E (pulsador manual), DHI-HY-A0520E (sirena-estrobo)
Sirenas y estrobos: DHI-HY-1500 (mural), DHI-HY-1502 (montaje en techo), DHI-HY-SSDZ (base con sirena)
Pulsadores manuales: DHI-HY-1200, DHI-HY-A0321 (con cubierta)
Módulos: DHI-HY-1400 (entrada), DHI-HY-1410 (I/O pasivo), DHI-HY-1410C/E (I/O pulso), DHI-HY-1431/1431R (aislador), DHI-HY-1450 (conmutador), DHI-HY-1460 (zona), DHI-HY-1462 (repetidor)
Sistemas inalámbricos: DHI-WG-1037 (puerta de enlace), DHI-HY-L131 (detector humo), DHI-HY-L132 (detector calor), DHI-HY-L121 (pulsador manual), DHI-HY-L151 (sirena-estrobo)
Detectores de haz lineal: DH-YJ104, DHI-HY-BD1
Panel gráfico: DHI-HY-1101 (CRT 18.5\")
Codificador: DHI-HY-BM-1712
Sistema de teléfono y transmisión: DHI-HY-1901 (panel teléfónico), DHI-HY-1910/1920 (handsets), DHI-HY-1930/1931 (jacks), DHI-HY-1801/1802 (panel evacuación broadcast), DHI-HY-1820/1821/1822 (altavoces)
Cajas estancas: DH-HSG01 (para sirena-estrobo), DH-HAN01 (para pulsador y módulos)

📚 Glosario técnico

Término	Definición
Tecnología 2 hilos sin polaridad	Sistema de cableado que integra poder y comunicación en dos conductores sin requerir identificación de polaridad, simplificando instalación.
Direccionable	Sistema donde cada dispositivo (detector, módulo) posee una dirección única que permite identificar y controlar elementos individuales en la red.
Cascada de paneles	Conexión en serie de múltiples paneles de control (hasta 128) mediante puertos RS-485 para expandir capacidad del sistema.
Topología Clase A/B	Clase A: conexión de lazo redundante con retorno a panel (mayor confiabilidad); Clase B: conexión simple de lazo (instalación simplificada).
Sistema dual de potencia	Configuración con fuente principal (AC) y respaldo (baterías) que conmuta automáticamente para asegurar operación continua.
Lazo direccionable	Circuito que conecta múltiples dispositivos inteligentes identificables individualmente por su dirección en la red.
Protección EOL	Resistencia de fin de línea que permite verificar la continuidad del circuito y detectar cortes o desconexiones.
Vinculación de alarma	Configuración de acciones automáticas que el panel ejecuta cuando se activa una alarma (p.ej., activar sirena, abrir puertas, alertas remotas).

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
