Name: PALANCA DOBLE ACCION DIRECCIONABLE-FOUNDATION
Brand: SIMPLEX-FOUNDATION
SKU: 91310
Price: 65170 CLP
Availability: InStock

Descripción

📋 Descripción general

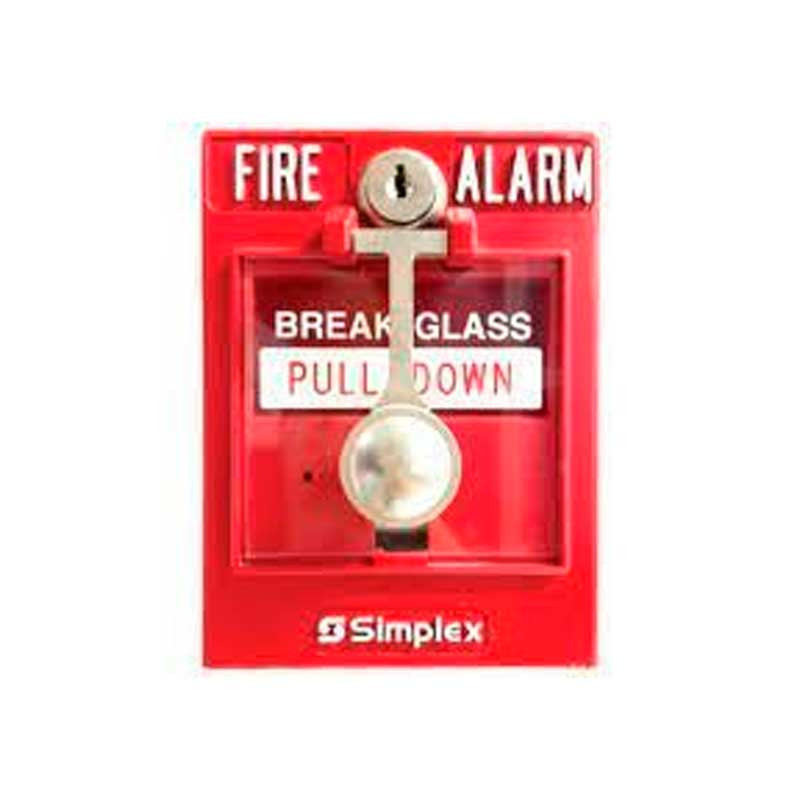

La palanca manual direccionable 4099-5215 de Simplex-Foundation es un dispositivo de activación de alarma de incendios de doble acción con rotura de cristal. Incorpora un módulo direccionable MX que monitorea constantemente el estado de la estación y comunica cambios al controlador de fuego (FACU) a través de cableado MX de un único par de conductores, proporcionando identificación y confirmación de estado en tiempo real sin necesidad de cableado adicional.

El diseño compacto permite montaje en cajas eléctricas estándar o especializadas, con múltiples opciones de instalación (superficie, semi-embutido o embutido). La construcción en policarbonato Lexan con recubrimiento resistente al polvo garantiza durabilidad en entornos diversos, mientras que las características de seguridad incluyen llave de reset resistente a manipulaciones que compartida con gabinetes de alarma Simplex.

✅ Características principales

Comunicación MX: Direccionamiento mediante comunicación de lazo MX usando un único par de conductores, compatible con arquitectura moderna de sistemas de incendios inteligentes
Módulo direccionable integrado: Similar al diseño Mini-IAM 4090-5258, monitorea continuamente el estado y transmite cambios a la central
Doble acción con rotura de cristal: Requiere golpear el cristal frontal con martillo incluido para acceder a la palanca recesada, previniendo activaciones accidentales
Direccionamiento flexible: Compatible con direccionamiento duro mediante DIP switch o direccionamiento soft mediante inscripción digital con código QR
Palanca indicadora: Se extiende visiblemente cuando el dispositivo está en estado de alarma, proporcionando indicación visual clara del estado
Construcción compacta: Enclosure del módulo electrónico minimiza infiltración de polvo; montaje en cajas eléctricas estándar de 127 x 95 x 25 mm
Seguridad anti-manipulación: Llave de reset resistente a manipulaciones que comparte especificación con gabinetes de alarma incendios Simplex
Break-rod opcional: Varilla de ruptura suministrada para uso opcional; visible debajo de la palanca para disuadir vandalismo
Certificación UL: Certificada según Estándar UL 38 para sistemas de alarma de incendios

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	4099-5215
Tipo de operación	Doble acción, rotura de cristal
Comunicación	MX Loop (un lazo, una dirección por estación)
Método de direccionamiento	Direccionamiento duro con DIP switch o soft con inscripción digital por código QR
Corriente en standby	0.043 mA
Corriente en alarma	4.51 mA
Conexiones de cableado	Bloques terminales para cable AWG 20 a 14 (0.5 mm² a 2.5 mm²)
Rango de temperatura operativa (UL)	32°F a 120°F (0°C a 49°C) - para uso en interiores
Rango de humedad relativa	Hasta 93% HR a 90°F (32°C)
Color de housing	Rojo con letras blancas en relieve
Color de palanca	Blanco con letras rojas en relieve
Material	Housing y palanca de policarbonato Lexan o equivalente
Dimensiones del housing	127 mm (H) x 95 mm (A) x 25 mm (P) / 5 in. x 3 3/4 in. x 1 in.
Estándar de certificación	UL 38 (Fire Alarm Signaling Code)
Compatibilidad FACU	Simplex modelos 2050, 2250, 4007ES, 4010ES, 4100ES series
Instrucciones de instalación	Documento 579-1429

🏅 Certificaciones y normativas

UL Listed: Certificada según UL Standard 38 (Fire Alarm Signaling Code)
Compatibilidad NFPA 72: Conforme con National Fire Alarm and Signaling Code para ubicación, montaje (3.5 a 4.5 pies / 1.1 a 1.37 m sobre nivel de piso) y distribución de estaciones (máximo 200 pies / 61 m de distancia de viaje)

🔧 Accesorios opcionales

2975-9178: Caja de superficie acero, roja (especificaciones: 132 x 102 x 56 mm)
2975-9022: Caja de superficie aluminio fundido, roja (especificaciones: 127 x 98 x 56 mm)
2099-9813: Placa trim semi-embutida para caja de interruptor doble, roja
2099-9814: Placa trim de superficie para caja Wiremold V5744-2, roja
2099-9819: Kit adaptador embutido, negro
2099-9820: Kit adaptador embutido, beige
2099-9803: Cristal de repuesto
2099-9804: Varilla de ruptura (break-rod) de repuesto
2099-9828: Kit cubierta institucional para instalación de campo en 4099-5214
252-019: Llave tipo B para activación y reset de estación (se vende por separado)

📚 Glosario técnico

Término	Definición
Módulo direccionable	Componente electrónico integrado que asigna una dirección única al dispositivo en el lazo MX, permitiendo identificación y estado individual en la central
MX Communication	Protocolo de comunicación de Simplex que usa un único par de conductores para transmitir datos digitales y poder a dispositivos inteligentes
FACU	Fire Alarm Control Unit; unidad controladora central que recibe y procesa señales de todos los dispositivos de alarma incendios de la red
DIP switch	Grupo de interruptores miniatura para configuración manual de parámetros como direccionamiento duro en dispositivos electrónicos
Break-rod	Varilla de ruptura plástica visible bajo la palanca que se rompe al tirar, previniendo activaciones accidentales y disuadiendo vandalismo
Policarbonato Lexan	Material termoplástico resistente, transparente e impacto, utilizado en carcasas de equipos de seguridad por su durabilidad
Direccionamiento soft	Asignación de dirección al dispositivo mediante inscripción digital remota usando código QR, sin necesidad de acceder al interruptor DIP

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
