$6.170 +IVA
$7.342 con IVA

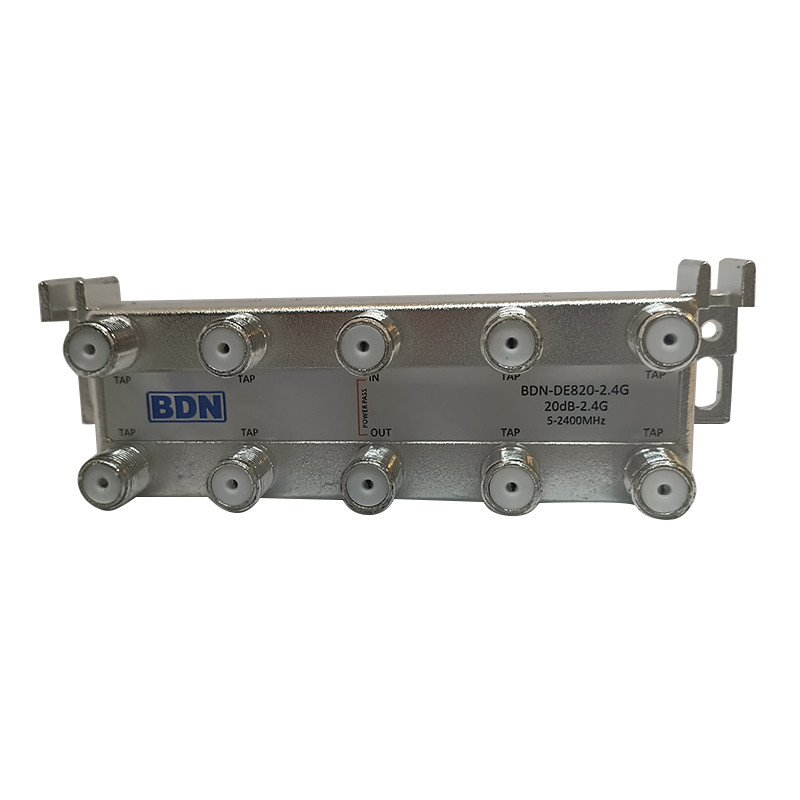

El Derivador 8 Salidas BDN-DE820-2.4G es un tap de distribución de señal diseñado para cumplir con los más altos estándares actuales en tecnologías TV/SAT analógicas y digitales. Fabricado con chasis blindado en zamak, ofrece una protección superior contra interferencias electromagnéticas, lo que lo convierte en la solución ideal para instalaciones profesionales de televisión que requieren fiabilidad y rendimiento consistente en amplios rangos de frecuencia.
Este dispositivo distribuye una única señal de entrada en 8 salidas independientes con características de aislamiento y retorno de pérdida uniformes, permitiendo la alimentación de múltiples receptores sin degradación significativa de la calidad de señal.
| Parámetro | Valor de Tap 16dB | Valor de Tap 18dB | Valor de Tap 20dB | Valor de Tap 25dB |
|---|---|---|---|---|
| Pérdida de Tap (IN-TAP) | ||||
| Pérdida general | ±2dB | ±1.5dB | ±2dB | ±1.5dB |
| Pérdida de Inserción (IN-OUT) — dB Máx | ||||
| 5-47MHz | 4,5 | 4,2 | 3 | 3 |
| 47-1000MHz | 4,5 | 4,2 | 3 | 3 |
| 1000-1750MHz | 5,5 | 5,2 | 4 | 3,6 |
| 1750-2150MHz | 5,5 | 5,2 | 4 | 3,6 |
| 2150-2400MHz | 6 | 5,8 | 5 | 4,5 |
| Aislamiento (TAP-TAP) — dB Mín | ||||
| 5-47MHz | 20 | 20 | 20 | 20 |
| 47-1000MHz | 20 | 20 | 20 | 20 |
| 1000-1750MHz | 20 | 20 | 20 | 20 |
| 1750-2150MHz | 20 | 20 | 20 | 20 |
| 2150-2400MHz | 20 | 20 | 20 | 20 |
| Aislamiento (TAP-OUT) — dB Mín | ||||
| 5-47MHz | 20 | 20 | 20 | 20 |
| 47-1000MHz | 20 | 20 | 20 | 20 |
| 1000-1750MHz | 20 | 20 | 20 | 20 |
| 1750-2150MHz | 20 | 20 | 20 | 20 |
| 2150-2400MHz | 20 | 20 | 20 | 20 |
| Pérdida de Retorno (IN, OUT, TAP) — dB Mín | ||||
| 5-47MHz | 15 | 15 | 15 | 15 |
| 47-1000MHz | 15 | 15 | 15 | 15 |
| 1000-1750MHz | 15 | 15 | 15 | 15 |
| 1750-2150MHz | 15 | 15 | 15 | 15 |
| 2150-2400MHz | 15 | 15 | 15 | 15 |
| Alimentación CC | ||||
| Pass-Through | IN ←→ OUT: 24V, 500mA | |||
| Término | Definición |
|---|---|
| Tap (Derivador) | Puerto de extracción de señal que divide la potencia de entrada entre múltiples salidas con atenuación controlada. |
| Pérdida de inserción | Reducción de amplitud de señal entre entrada y salida, medida en decibelios (dB), debido al paso a través del dispositivo. |
| Aislamiento | Grado de separación entre puertos para evitar que señales entre salidas se interfieran mutuamente, expresado en dB mínimo. |
| Pérdida de retorno | Medida de coincidencia de impedancia en un puerto; valores altos indican mejor adaptación y menor reflexión de señal. |
| Chasis blindado | Estructura metálica que envuelve los componentes internos para prevenir interferencias electromagnéticas externas. |
| Atenuación | Reducción deliberada de la amplitud de señal, expresada en dB, para distribuir potencia entre múltiples salidas de forma equilibrada. |
| Pass-Through | Capacidad de paso de corriente continua (DC) a través del dispositivo para alimentar equipos activos aguas abajo. |
Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
