DISTRIBUIDOR 2 SALIDAS 5-2400MHZ

$2.270 +IVA

$2.701 con IVA

Código: 78217
Marca:
BDN
Modelo- P/N:
BDN-DI204-2.4G
Ficha Técnica:

TIENDAS
Huechuraba: Sin Stock
Sucursal Exequiel: Sin Stock

Cantidad:

6 meses
de garantía

Capacitaciones
Constantes

100%
Pago seguro

Soporte Técnico
Especializado

Descripción

📋 Descripción general

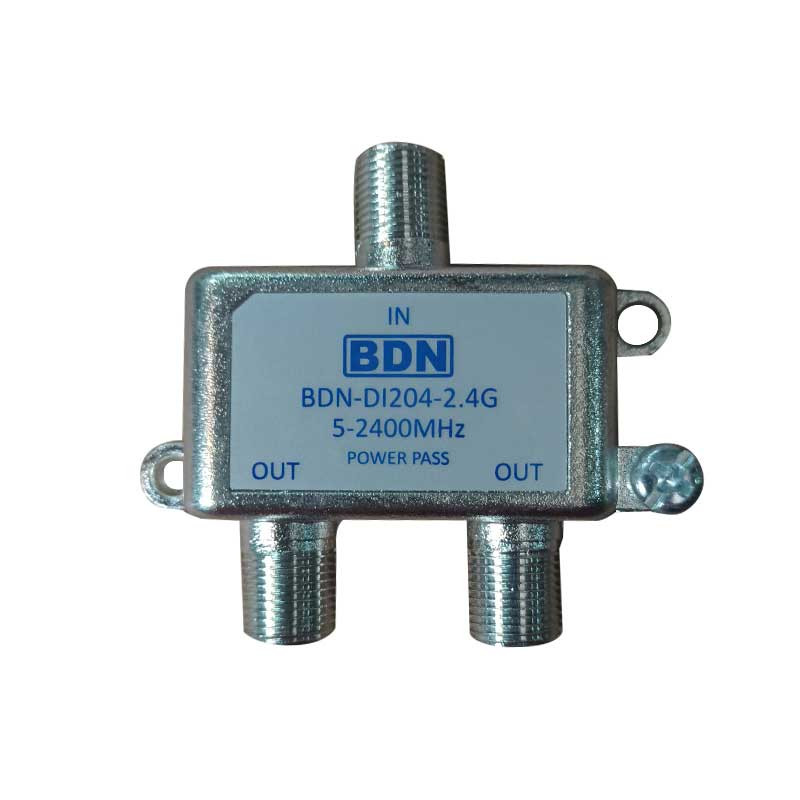

El Distribuidor 2 Salidas BDN-DI204-2.4G es un componente de distribución de señal de televisión satélital diseñado para cumplir con los estándares más exigentes en tecnologías TV/SAT analógicas y digitales. Fabricado con chasis blindado de zamak, ofrece protección electromagnética superior, garantizando la integridad de la señal en instalaciones críticas.

Este distribuidor de 2 vías cubre el rango de frecuencia completo de 5 a 2400MHz, permitiendo la distribución simultánea de señales de TV abierta, satélite y servicios convergentes sin degradación significativa de la calidad. Su diseño compacto y robusto lo convierte en la solución ideal para proyectos de televisión comunitaria, redes corporativas y sistemas de distribución en grandes instalaciones.

✅ Características principales

Impedancia nominal: 75 Ohms, compatible con estándares internacionales de distribución de televisión
Rango de frecuencia: 5-2400MHz, cubre bandas de VHF, UHF, satélite y Ku-band extendida
Chasis blindado: Protección RFI de -120dB contra interferencias electromagnéticas
Aislamiento TAP-TAP: Mínimo >18dB a >22dB según banda de frecuencia, evitando diafonía entre puertos
Pérdida de inserción: Máximo 6dB en banda satélite (950-2400MHz), minimizando atenuación de señal
Return loss: 15dB mínimo en todas las bandas, asegurando adaptación de impedancia
Alimentación soportada: 24V / 500mA máximo para alimentación de LNB y componentes activos
Control de satélite: Compatibilidad con DiSeqC estándar y comando 22kHz
Intermodulación: -100dB, garantizando baja generación de productos de intermodulación

🏗️ Aplicaciones

Redes de televisión comunitaria (CATV) de pequeña y mediana escala
Sistemas de distribución de TV en cadenas hoteleras, centros turísticos y resorts
Instalaciones hospitalarias para difusión de señales educativas y de entretenimiento
Centros comerciales y espacios públicos con múltiples puntos de distribución
Proyectos de TV abierta, satélite e IPTV convergentes
Instalaciones donde se requiere bajo nivel de interferencia electromagnética

📐 Especificaciones técnicas

Parámetro	Banda de frecuencia	Valor	Unidad
Pérdida de inserción (IN-OUT)	5-47MHz	4,5 (máx)	dB
	47-862MHz	4,5 (máx)	dB
	950-2150MHz	6,0 (máx)	dB
	2150-2400MHz	6,0 (máx)	dB
Aislamiento (TAP-TAP)	5-47MHz	>18 (mín)	dB
	47-862MHz	>20 (mín)	dB
	950-2150MHz	>18 (mín)	dB
	2150-2400MHz	>18 (mín)	dB
Return Loss (IN-OUT)	5-47MHz	15 (mín)	dB
	47-862MHz	15 (mín)	dB
	950-2150MHz	15 (mín)	dB
	2150-2400MHz	15 (mín)	dB
Impedancia característica	Todas las bandas	75	Ohms
RFI Shielding	Todos los rangos	-120	dB
Intermodulación	Todos los rangos	-100	dB
Alimentación soportada	Componentes activos	24V / 500mA	máx
Control de satélite	SAT	22kHz / DiSeqC	compatible
Ambiente de prueba	Laboratorio	+25	°C

🏅 Certificaciones y normativas

SCTE / ISBE: Cumple con estándares de la Society of Cable Telecommunications Engineers e International Society of Broadcast Engineers
ISO 9001: Certificación de gestión de calidad del fabricante
IQNet: Certificación internacional de calidad

📖 Glosario técnico

Término	Definición
Impedancia	Resistencia característica del cable y componentes (75 Ohms es estándar en TV)
Pérdida de inserción	Atenuación de señal introducida por el componente entre entrada y salida
Aislamiento TAP-TAP	Grado de separación entre puertos de salida para evitar diafonía e interferencia cruzada
Return Loss	Medida de adaptación de impedancia; valores altos indican menor reflexión de señal
RFI Shielding	Protección contra interferencia radioeléctrica mediante blindaje electromagnético
DiSeqC	Protocolo de control digital para receptores satélitales (selección de satélites y LNBs)
Zamak	Aleación de zinc con aluminio, cobre y magnesio; proporciona blindaje y durabilidad

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
