Descripción

📋 Descripción general

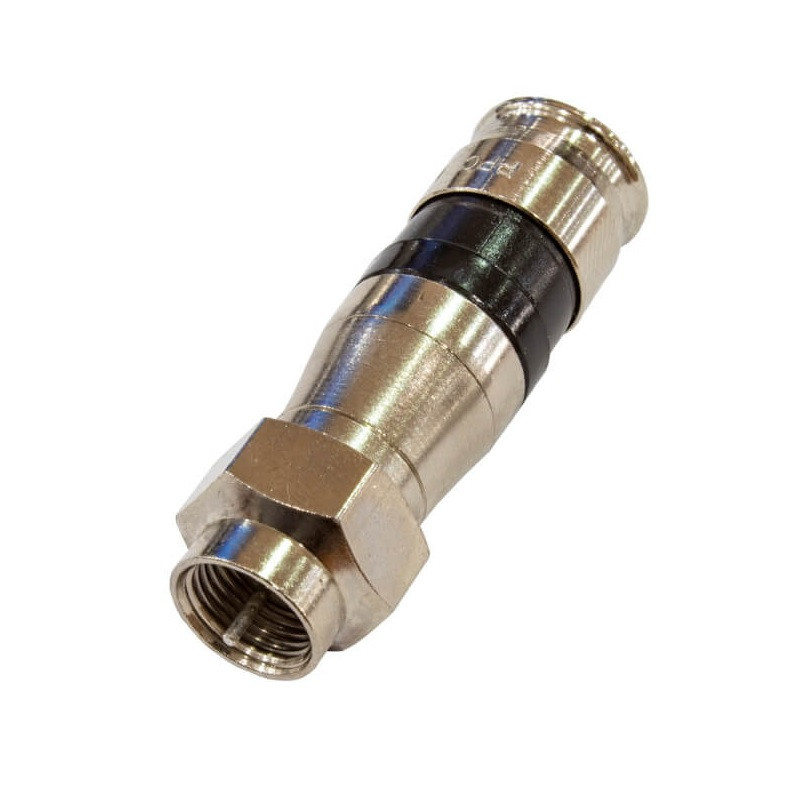

El Conector F de Compresión para RG11 BDN-RG11COMP es un componente de conectividad especializado diseñado específicamente para profesionales de instalación CATV, SAT y televisión. Este conector facilita la conexión de cables coaxiales RG11 de alta calidad, garantizando una transmisión de señal óptima en el rango completo de 0 a 3 GHz. Su tecnología de compresión asegura una sujeción mecánica firme del cable, eliminando la necesidad de herramientas adicionales complejas y reduciendo significativamente los tiempos de instalación.

Fabricado bajo estándares internacionales reconocidos (SCTE, ISBE), este conector mantiene los parámetros de respuesta en frecuencia y atenuación dentro de los límites establecidos por normativas actuales de telecomunicaciones, garantizando compatibilidad y confiabilidad en infraestructuras de distribución de video y datos.

✅ Características principales

Tecnología de compresión: Sistema de compresión integral que proporciona sujeción mecánica segura sin herramientas especializadas
Impedancia nominal: 75 Ohms, cumpliendo con estándares CATV para máxima compatibilidad
Ancho de banda: 0 MHz a 3 GHz, cubriendo todas las frecuencias de servicios CATV modernos
Baja pérdida de inserción: Menos de 0.10 dB hasta 1 GHz, minimizando degradación de señal
Excelente retorno de señal: Mínimo -35 dB a 1 GHz y -20 dB a 3 GHz, garantizando integridad de señal
Retención de cable robusta: 75 lbs (34.02 kg) mínimo para cables de triple apantallamiento, asegurando conexiones duraderas
Rango de operación amplio: Funciona en temperaturas de -40°C a 60°C, apto para exteriores e interiores
Voltaje de operación: Soporta 90 V CA continua a 60 Hz, compatible con sistemas de telefonía por cable

📐 Especificaciones técnicas

Parámetro	Valor
Ancho de banda	0 MHz a 3 GHz
Pérdida de inserción	<0.10 dB a 1 GHz
Impedancia	75 Ohms (nominal)
Retorno de pérdida	Mínimo -35 dB a 1 GHz, Mínimo -20 dB a 3 GHz
Voltaje de operación	90 V (CA 60 Hz continua)
Rango de temperatura de operación	-40°F a 140°F (-40°C a 60°C)
Retención de cable (triple apantallamiento)	75 lbs (34.02 kg) mínimo

🏅 Certificaciones y normativas

SCTE: Cumple estándares de la Sociedad de Ingenieros de Telecomunicaciones por Cable
ISBE: Conforme con normativas internacionales de expertos en radiodifusión

📖 Glosario técnico

Término	Definición
Impedancia	Resistencia eléctrica característica del cable, medida en Ohms; 75 Ohms es estándar en aplicaciones de video
Pérdida de inserción	Atenuación de señal que ocurre al insertar un componente en una línea de transmisión, expresada en dB
Retorno de pérdida	Medida de cómo se refleja la energía de señal en un componente; valores más negativos indican mejor adaptación
CATV	Televisión por cable (Community Antenna Television); sistema de distribución de señal de video por cable coaxial
Cable RG11	Cable coaxial de 0.405 pulgadas de diámetro exterior, usado en redes CATV de larga distancia
HFC	Red Híbrida Fibra-Coaxial; arquitectura que combina fibra óptica troncal con coaxial de distribución
Triple apantallamiento	Cable coaxial con tres capas de protección electromagnética para máxima blindaje contra interferencia

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
