Descripción

📋 Descripción general

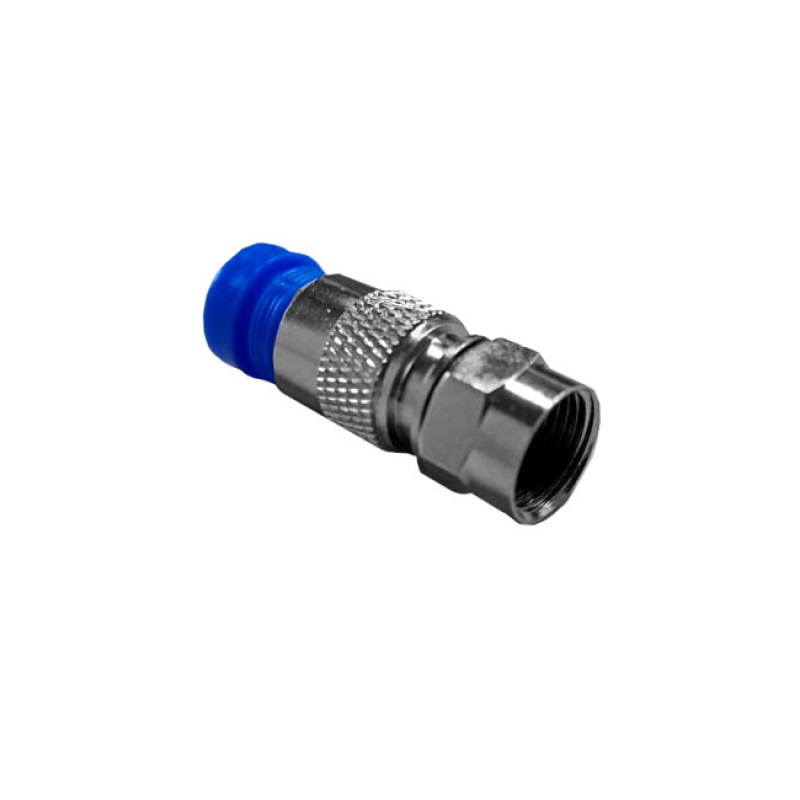

El Conector F de Compresión BDN-RG6COMP es una solución profesional de acoplamiento rápido diseñada para facilitar instalaciones en redes de distribución de video, datos y telecomunicaciones. Su tecnología de compresión mecánica elimina la necesidad de herramientas de crimping especializadas, permitiendo montaje en campo sin necesidad de capacitación avanzada, manteniendo estándares de calidad y confiabilidad certificados según normativas internacionales SCTE e ISBE.

Fabricado específicamente para cables coaxiales RG-6 de doble y triple blindaje (80-90% de cobertura), garantiza impedancia de 75 Ohms en todo el rango de operación de 0 a 3 GHz, cubriendo la totalidad del espectro de televisión analógica, digital y servicios de banda ancha por cable.

✅ Características principales

Ancho de banda: 0 MHz a 3 GHz, cobertura completa de espectro CATV analógico, digital, SAT e iDTV
Impedancia nominal: 75 Ohms, estándar de radiofrecuencia para sistemas de video y datos
Pérdida de inserción: Menor a 0.20 dB hasta 1.2 GHz, minimizando atenuación de señal en banda de servicios críticos
Pérdida de retorno: Mínimo -30 dB a 1 GHz y -20 dB a 3 GHz, asegurando adaptación de impedancia y reducción de reflexiones
Tensión de operación: 90 V en corriente alterna continua a 60 Hz, compatible con infraestructuras de distribución estándar
Rango de temperatura operativa: -40 °C a +60 °C, permitiendo uso en ambientes exteriores extremos y espacios confinados
Retención mecánica: 45 lbs (20.41 kg) mínimo en cables de triple blindaje, garantizando sujeción permanente sin desprendimiento bajo tensión
Sistema de compresión sin herramientas: Instalación manual sin crimper, reduciendo costo operativo y tiempo de montaje en campo

🏗️ Aplicaciones

Redes CATV (televisión por cable) en segmentos troncal, distribución y acometida de última milla
Sistemas de televisión satelital (SAT) en receptores Set-Top Box y equipos de cabecera
Infraestructuras HFC (Hybrid Fiber-Coaxial) en nodos ópticos, amplificadores y puntos de distribución
Televisión digital terrestre (TDT/ISDB-T) en antenas receptoras y derivadores de distribución
Redes de banda ancha por cable (cable modem, DOCSIS) en acometidas y conexiones de equipos
Instalaciones residenciales y comerciales de video, datos y voz convergentes
Laboratorios de prueba, medición y caracterización de sistemas de radiofrecuencia

📐 Especificaciones técnicas

Parámetro	Valor
Ancho de banda	0 MHz a 3 GHz
Impedancia	75 Ohms (nominal)
Pérdida de inserción	< 0.20 dB a 1.2 GHz
Pérdida de retorno	Mínimo -30 dB a 1 GHz; Mínimo -20 dB a 3 GHz
Tensión de operación	90 V (60 Hz, corriente alterna continua)
Rango de temperatura operativa	-40 °C a +60 °C (-40 °F a 140 °F)
Retención de cable (triple blindaje)	45 lbs (20.41 kg) mínimo
Tipo de conector	Conector F macho de compresión
Compatibilidad de cable	RG-6, cables coaxiales de doble y triple blindaje (80-90%)
Método de instalación	Compresión manual sin herramientas especializadas

🏅 Certificaciones y normativas

SCTE (Society of Cable Telecommunications Engineers): Cumple estándares norteamericanos de la industria de televisión por cable para conectores de radiofrecuencia
ISBE (International Society of Broadband Experts): Certificación internacional para equipos y componentes de redes de banda ancha
Estándares de respuesta en frecuencia y atenuación: Parámetros verificados según normativas vigentes de telecomunicaciones y radiofrecuencia

📖 Glosario técnico

Término	Definición
Impedancia	Resistencia que presenta un circuito a la propagación de ondas de radiofrecuencia, medida en Ohms (Ω). El estándar CATV establece 75 Ω para maximizar transferencia de potencia.
Pérdida de inserción	Atenuación de la amplitud de la señal introducida por el componente, expresada en decibelios (dB). Valores menores indican mejor transmisión y menor degradación.
Pérdida de retorno	Medida de la energía reflejada hacia la fuente debido a desajustes de impedancia. Valores más negativos (ej: -30 dB) indican mejor adaptación y menor reflexión.
Ancho de banda	Rango de frecuencias que un dispositivo puede transmitir sin degradación significativa. De 0 MHz a 3 GHz abarca TV analógica, digital, SAT y datos.
Cable coaxial triple blindaje	Estructura de cable con tres capas de pantalla conductora que protegen contra interferencias electromagnéticas externas, garantizando máxima inmunidad al ruido e ingreso de energía indeseada.
Compresión mecánica	Método de acoplamiento que comprime axialmente el cable coaxial contra el conector mediante rosca manual, generando contacto presionado sin necesidad de herramientas de crimping.
CATV	Community Antenna Television o Televisión por Cable. Sistema de distribución de señales de televisión y datos mediante infraestructura de cables coaxiales desde una cabecera central.
HFC	Hybrid Fiber-Coaxial. Arquitectura de red que combina fibra óptica para distribución troncal de larga distancia con cable coaxial para la última milla hacia abonados.

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
