Descripción

📋 Descripción general

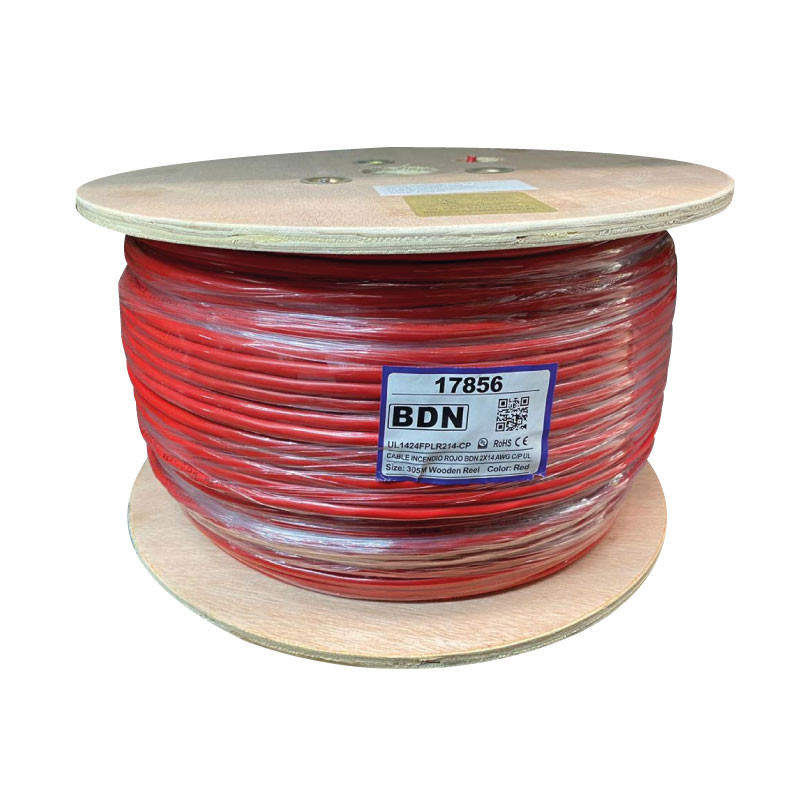

Cable de incendio multiconductor 2X14 AWG C/P LSZH UL1424FPLR214-CP fabricado por BDN. Este cable está diseñado especialmente para aplicaciones de protección contra incendios, sistemas de alarma, señalización y control en entornos comerciales. Cuenta con conductores de cobre sólido de 14 AWG, aislamiento de polipropileno (PP) y chaqueta de PVC FLPR con blindaje BDNfoil, ofreciendo una solución confiable para instalaciones críticas de seguridad.

El cable cumple con certificaciones UL, CE y RoHS, garantizando que se ajusta a los estándares internacionales de seguridad y rendimiento. Su construcción multiconductor cableada con lay length de 2.750 pulgadas proporciona flexibilidad y facilidad de instalación en proyectos de sistemas de detección, monitoreo y notificación.

✅ Características principales

Conductores: 2 conductores de cobre sólido desnudo de 14 AWG
Material de aislamiento: Polipropileno (PP) con espesor de pared de 0.007 pulgadas
Chaqueta exterior: Material LSZH con espesor nominal de 0.07 pulgadas y ripcore sí
Blindaje: BDNfoil shield para protección electromagnética
Diámetro nominal: 0.324 pulgadas
Construcción del cable: Lay lenght de 2.750 pulgadas, dirección zurda, 4.400 twists por pie
Peso del cable: 19 libras por 1000 pies
Rango de temperatura operativa: -20°C a +75°C
Voltaje de operación máximo: 300 V RMS
Corriente recomendada: 5 amperios por conductor a 25°C con aumento de temperatura de 10°C
Tensión de tracción máxima recomendada: 53.200 libras
Radio de curvatura mínimo: 1.6 pulgadas

🏗️ Aplicaciones

Sistemas de protección contra incendios y detección de humo
Circuitos de alarma y señalización de seguridad
Monitoreo y detección en aplicaciones comerciales
Circuitos de audio y señales de baja tensión
Circuitos de control e inicialización en sistemas de seguridad
Circuitos de notificación y comunicación en instalaciones críticas
Cableado en edificios comerciales con requisitos de seguridad.

📐 Especificaciones técnicas

Parámetro	Valor
Número de conductores	2
Calibre AWG	14
Tipo de conductor	Cobre sólido desnudo (BC)
Material de aislamiento	Polipropileno (PP)
Espesor de aislamiento (pulgadas)	0.007
Material de chaqueta exterior	LSZH (Low Smoke Zero Halogen)
Espesor nominal de chaqueta (pulgadas)	0.07
Ripcore	Sí
Diámetro nominal del cable (pulgadas)	0.324
Lay lenght (pulgadas)	2.750
Dirección de cableado	Zurda (Left Hand)
Twists por pie	4.400
Peso del cable (lbs/1000 ft)	19
Rango de temperatura operativa	-20°C a +75°C
Tensión de tracción máxima recomendada (libras)	53.200
Radio de curvatura mínimo (pulgadas)	1.6
Inductancia nominal (µH/ft)	0.150
Capacitancia conductor a conductor (pF/ft)	55.000
Capacitancia conductor a otro conductor y blindaje (pF/ft)	99.000
Resistencia DC del conductor a 20°C (Ohm/1000 ft)	6.4
Resistencia DC del blindaje exterior a 20°C (Ohm/1000 ft)	12900
Voltaje de operación máximo (V RMS)	300
Corriente máxima recomendada	5 A por conductor a 25°C (con aumento de 10°C)

🏅 Certificaciones y normativas

UL: Listado UL para aplicaciones comerciales, cumple con estándar UL1424
CE: Cumplimiento con directivas europeas de compatibilidad electromagnética y seguridad
RoHS: Conforme con restricciones de sustancias peligrosas

📚 Glosario técnico

Término	Definición
LSZH (Low Smoke Zero Halogen)	Material de chaqueta que emite baja cantidad de humo y no contiene halógenos, mejorando la seguridad en caso de incendio
BDNfoil Shield	Blindaje de papel de aluminio que protege contra interferencias electromagnéticas en circuitos de control y señalización
Ripcore	Característica que permite separar fácilmente la chaqueta del cable sin herramientas adicionales para facilitar el destripado
Lay lenght	Distancia en pulgadas que requiere un conductor trenzado para completar una vuelta helicoidal alrededor del eje del cable
Inductancia	Propiedad eléctrica del cable que afecta el comportamiento de señales en circuitos AC, medida en microhenrios por pie
Capacitancia	Propiedad eléctrica que describe la capacidad de almacenamiento de carga entre conductores, medida en picofaradios por pie
Resistencia DC	Oposición al flujo de corriente continua en el conductor, medida en ohmios por 1000 pies a temperatura específica
