Descripción

📋 Descripción general

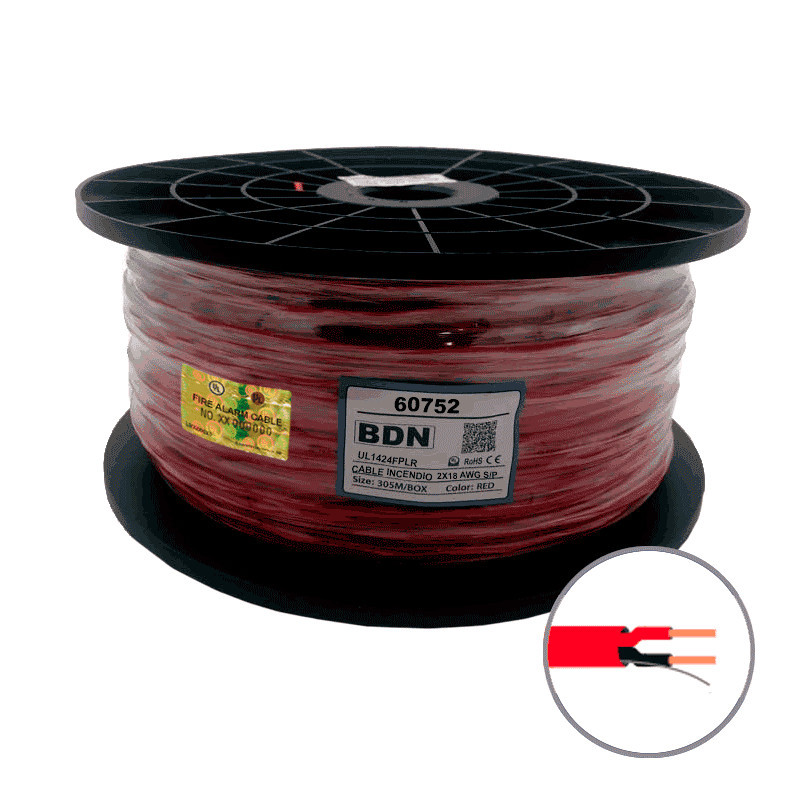

Cable multiconductor especializado en sistemas de protección contra incendios, fabricado conforme a la norma UL1424 (categoría Riser-FPLR). Compuesto por 2 conductores sólidos de cobre desnudo calibre 18 AWG, con aislamiento en polipropileno de 0.007 pulgadas de espesor y chaqueta externa en PVC de 0.017 pulgadas, incluyendo cordón de extracción para facilitar el pelado. Especificado para instalaciones comerciales que requieren confiabilidad y cumplimiento normativo en circuitos críticos de seguridad.

Este cable está optimizado para minimizar pérdidas capacitivas e inductivas, permitiendo transmisión clara de señales en distancias moderadas. Su construcción robusta garantiza durabilidad en condiciones de instalación profesional, con protección inherente contra propagación de fuego gracias a su clasificación Riser-FPLR.

✅ Características principales

Norma de certificación: UL1424FPLR Multi-Conductor para aplicaciones comerciales
Configuración de conductores: 2 conductores sólidos de cobre desnudo (BC), calibre 18 AWG
Material de aislamiento: Polipropileno (PP) con espesor nominal de 0.007 pulgadas por conductor
Chaqueta exterior: PVC (Cloruro de polivinilo) con espesor nominal de 0.017 pulgadas y cordón de extracción integrado
Código de color: Conductor 1 Negro, Conductor 2 Rojo, para identificación clara en campo
Diámetro nominal total: 0.147 pulgadas, permitiendo instalación en conductos estándar
Tensión máxima de operación: 300 V RMS, adecuada para sistemas de bajo voltaje de seguridad
Rango de temperatura operativa: -20°C a +75°C, con clasificación UL de 75°C
Corriente máxima recomendada: 5 Amperios por conductor a 25°C con incremento de temperatura de 10°C
Peso: 20 lbs por 1000 pies, facilitando manejo en grandes longitudes
Radio mínimo de curvatura: 1.5 pulgadas, permitiendo instalación en espacios reducidos
Tensión máxima de tracción: 53.200 lbs, garantizando resistencia durante la instalación

🏗️ Aplicaciones

Sistemas de detección y alarma contra incendios en edificios comerciales e industriales
Circuitos de iniciación (initiation circuits) en paneles de control de seguridad
Circuitos de notificación de dispositivos de alerta (campanas, sirenas, luces estroboscópicas)
Circuitos de monitoreo y supervisión en sistemas de protección contra incendios
Cableado de señal en sistemas de control de acceso y evacuación
Circuitos de audio para sistemas de comunicación de emergencia
Interconexiones en centrales de monitoreo remoto de seguridad

📐 Especificaciones técnicas

Parámetro	Valor
Norma aplicable	UL1424FPLR
Número de conductores	2
Calibre de conductor	18 AWG
Tipo de conductor	Sólido desnudo de cobre (BC)
Espesor de aislamiento por conductor	0.007 pulgadas
Material de aislamiento	Polipropileno (PP)
Material de chaqueta exterior	PVC (Cloruro de polivinilo)
Espesor de chaqueta exterior	0.017 pulgadas
Cordón de extracción	Sí
Diámetro nominal del cable	0.147 pulgadas
Largo de cableado (lay length)	2.750 pulgadas
Dirección de cableado	Izquierda (Left Hand)
Torsión del cableado	4.400 torsiones/pie
Código de color Conductor 1	Negro
Código de color Conductor 2	Rojo
Rango de temperatura operativa	-20°C a +75°C
Clasificación de temperatura UL	75°C
Peso del cable a granel	20 lbs/1000 pies
Tensión máxima de tracción recomendada	53.200 lbs
Radio mínimo de curvatura (eje menor)	1.5 pulgadas
Inductancia nominal	0.150 µH/pie
Capacitancia conductor a conductor	55.000 pF/pie
Capacitancia conductor a otros conductores	99.000 pF/pie
Resistencia DC del conductor a 20°C	6.4 Ohm/1000 pies
Resistencia DC de pantalla exterior nominal a 20°C	17.900 Ohm/1000 pies
Voltaje máximo de operación	300 V RMS
Corriente máxima recomendada	5 Amperios por conductor a 25°C (incremento de 10°C)

🏅 Certificaciones y normativas

UL1424FPLR: Estándar estadounidense para cables multiconductores de protección contra incendios, clasificación Riser
Certificación UL: Validación de seguridad y rendimiento según Underwriters Laboratories
Conformidad RoHS: Cumple con la Directiva de Restricción de Sustancias Peligrosas de la Unión Europea
Conformidad CE: Marcado de cumplimiento de normativas europeas aplicables

📖 Glosario técnico

Término	Definición
Riser-FPLR	Clasificación de cable de alarma contra incendios que puede ser instalado verticalmente en conductos o espacios de escaleras sin requerir protección adicional contra incendios.
AWG (American Wire Gauge)	Sistema de estandarización estadounidense que especifica el diámetro y sección transversal de conductores eléctricos; calibre 18 es relativamente delgado.
Lay Length	Distancia longitudinal en la cual los conductores completan una vuelta completa en el patrón de torsión del cable.
Capacitancia conductor a conductor	Capacidad de almacenamiento de energía eléctrica entre dos conductores adyacentes; valores bajos minimizan distorsión en señales de baja frecuencia.
Inductancia	Propiedad eléctrica que causa oposición al cambio de corriente; valores bajos son deseables para transmisión de señales claras.
Resistencia DC	Oposición del conductor al flujo de corriente continua; expresada en ohmios por 1000 pies, determina caídas de voltaje en el circuito.
Radio de curvatura mínimo	Curvatura más cerrada que puede aplicarse al cable sin dañar el aislamiento o sus propiedades eléctricas.
Clasificación térmica UL	Temperatura máxima sostenida que el cable puede resistir sin degradación significativa de sus propiedades aislantes.
