Descripción

📋 Descripción general

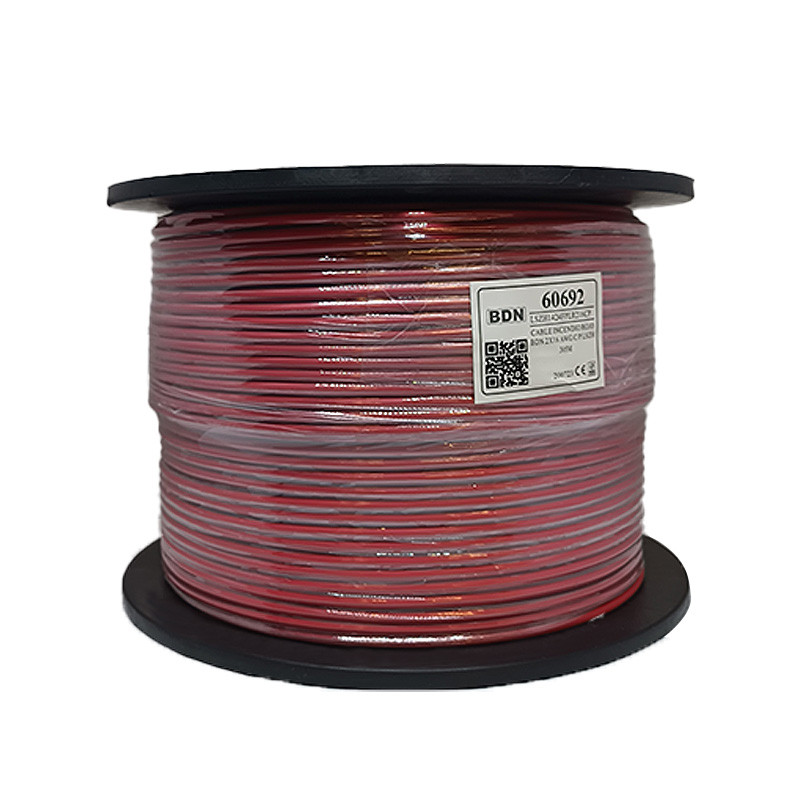

Cable multi-conductor especializado para sistemas de alarma contra incendios (Riser-LSZH) fabricado por BDN. Está compuesto por 2 conductores de cobre desnudo sólido calibre 16 AWG con aislamiento de polipropileno, blindaje general de foil y cubierta exterior de polímero LSZH (Low Smoke Zero Halogen) que minimiza la emisión de humo y gases tóxicos en caso de incendio.

Esta solución es ideal para instalaciones que requieren cumplimiento estricto con estándares de seguridad en edificios comerciales, industriales y de infraestructura crítica donde la propagación de humo y la emisión de gases corrosivos deben ser controladas.

✅ Características principales

Configuración de conductores: 2 conductores de cobre desnudo sólido, calibre 16 AWG
Aislamiento: Polipropileno (PP) con espesor de 0.007 pulgadas para protección dieléctrica
Blindaje: Foil general que proporciona protección electromagnética contra interferencias
Cubierta exterior: Polímero LSZH (baja emisión de humo y cero halógenos) con espesor de 0.017 pulgadas y cordón de desgarro integrado
Rango de temperatura: Operación entre -20°C y +75°C, permitiendo instalaciones en ambientes variables
Voltaje nominal: 300V RMS, adecuado para circuitos de control y señalización
Corriente recomendada: 5 Amperios por conductor a 25°C con incremento de 10°C
Peso reducido: 19 lbs/1000 ft para facilitar manipulación e instalación
Radio de curvatura mínimo: 1.6 pulgadas, permitiendo tendidos flexibles en espacios confinados
Códigos de color estandarizados: Conductor 1 Negro, Conductor 2 Rojo para identificación clara en campo

🏗️ Aplicaciones

Sistemas de protección contra incendios y detección de humo
Circuitos de alarma y notificación de emergencia
Circuitos de señal y monitor/detección en edificios comerciales
Circuitos de control e iniciación en sistemas críticos
Circuitos de audio de baja tensión en instalaciones de seguridad
Edificios de ocupación múltiple (dormitorios, hospitales, hoteles)
Instalaciones industriales con requisitos de cumplimiento normativo
Infraestructuras de transporte y servicios de emergencia

📐 Especificaciones técnicas

Parámetro	Valor
Modelo	LSZH1424FPLR216CP
Número de conductores	2
Calibre AWG	16
Tipo de conductor	Cobre desnudo (BC) sólido
Material de aislamiento	Polipropileno (PP)
Espesor de aislamiento	0.007 pulgadas
Material de cubierta exterior	Polímero LSZH
Espesor de cubierta	0.017 pulgadas
Blindaje	Foil general
Cordón de desgarro	Sí
Diámetro nominal total	0.324 pulgadas
Longitud de tendido	2.750 pulgadas
Giros/pies	4.400
Dirección de torsión	Mano izquierda
Código de color conductor 1	Negro
Código de color conductor 2	Rojo
Rango de temperatura de funcionamiento	-20°C a +75°C
Peso a granel	19 lbs/1000 ft
Tensión de tracción máxima recomendada	53.200 lbs
Radio de curvatura mínimo/eje menor	1.6 pulgadas
Inductancia nominal	0.150 µH/ft
Capacitancia conductor a conductor	55.000 pF/ft
Capacitancia conductor a blindaje	99.000 pF/ft
Resistencia CC del conductor @ 20°C	6.4 Ohm/1000 ft
Resistencia CC del blindaje exterior @ 20°C	17.900 Ohm/1000 ft
Voltaje máximo de funcionamiento	300V RMS
Corriente máxima recomendada	5 Amps por conductor @ 25°C (10°C Temperature Rise)

🏅 Certificaciones y normativas

UL (Underwriters Laboratories): Aprobación para sistemas de protección contra incendios según estándares norteamericanos
CE: Conformidad con directivas europeas de productos eléctricos
RoHS (Restriction of Hazardous Substances): Cumplimiento con restricción de sustancias peligrosas

📚 Glosario técnico

Término	Definición
LSZH (Low Smoke Zero Halogen)	Tipo de cubierta que minimiza la emisión de humo y no libera gases halogenados tóxicos durante combustión
AWG (American Wire Gauge)	Sistema de clasificación estadounidense para calibres de conductores; menor número indica mayor sección transversal
DCR (Direct Current Resistance)	Resistencia óhmica del conductor al paso de corriente continua, medida a temperatura específica
Blindaje de foil	Lámina metálica que rodea los conductores para proteger contra interferencias electromagnéticas externas
Capacitancia inter-conductor	Capacidad de almacenamiento de carga eléctrica entre pares de conductores en el cable
Radio de curvatura mínimo	Diámetro más pequeño permitido en una curva del cable sin dañar sus propiedades eléctricas o mecánicas
Polipropileno (PP)	Material termoplástico utilizado como aislante dieléctrico en cables por sus propiedades de baja conductividad

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
