Descripción

📋 Descripción general

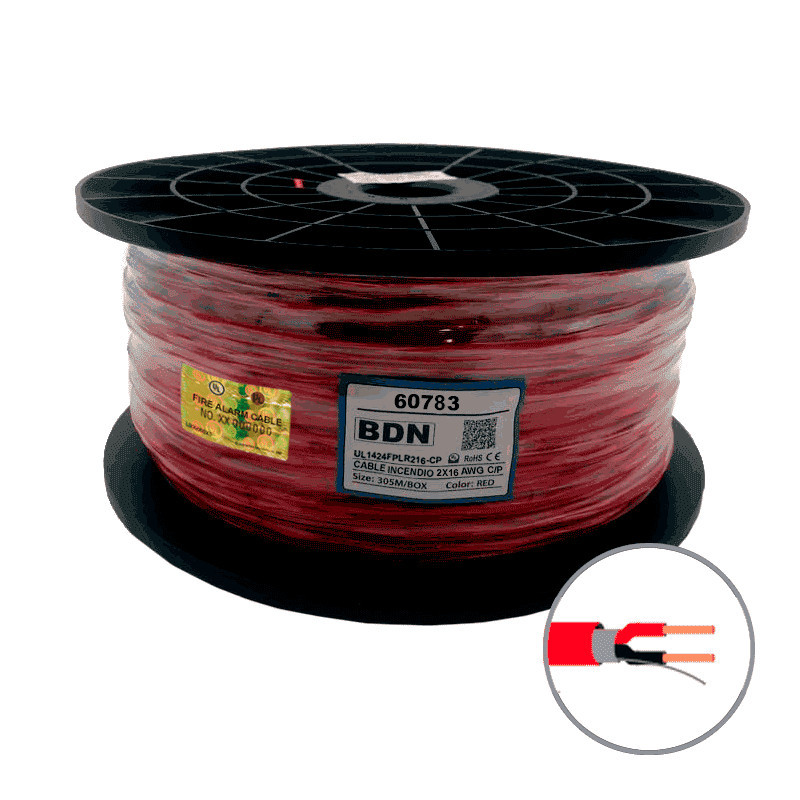

Cable de alarma de incendio clasificación FPLR (Fire Alarm Cable, Riser) fabricado por BDN conforme al estándar UL1424. Compuesto por dos conductores sólidos de cobre desnudo calibre 16 AWG con aislamiento de polipropileno, blindaje integral de foil de aluminio-poliéster (BDNfoil) y cubierta exterior de PVC con propiedades de resistencia al fuego. Su construcción específica lo capacita para instalaciones verticales en edificios de múltiples pisos donde se requiere contención de humo y fuego, garantizando la integridad de la señal durante condiciones de emergencia.

El cable está diseñado para cumplir con códigos de construcción exigentes y normativas internacionales de seguridad, asegurando confiabilidad en sistemas críticos de protección contra incendios donde la integridad de las comunicaciones es vital.

✅ Características principales

Conductores: 2 conductores sólidos de cobre desnudo (BC - Bare Copper) calibre 16 AWG
Aislamiento: Polipropileno (PP) con espesor de pared de 0,007 pulgadas, brindando flexibilidad sin comprometer protección
Blindaje integral: Foil de aluminio-poliéster (BDNfoil) que atenúa interferencia electromagnética (EMI) y radiofrecuencia (RFI)
Cubierta exterior: PVC clasificado FPLR con espesor de 0,017 pulgadas, resistente al fuego y propagación de llama
Código de colores: Conductor 1 negro, Conductor 2 rojo para identificación clara y rápida en instalación
Diámetro nominal: 0,324 pulgadas, optimizado para instalación en conductos y canaletas estándar
Ripcord integrado: Cordón de nylon que facilita el pelado longitudinal sin dañar conductores internos
Capacidad mecánica: Tensión máxima recomendada de 53,200 libras; radio de curvatura mínimo de 1,6 pulgadas
Peso ligero: 19 libras por 1000 pies, reduciendo carga estructural en instalaciones verticales
Rango de temperatura: -20°C a +75°C para operación confiable en diversos entornos

🏗️ Aplicaciones

Sistemas de alarma de incendio y protección contra incendios en edificios comerciales e industriales
Circuitos de detección y monitoreo de dispositivos de seguridad (detectores de humo, calor, agua)
Circuitos de control e iniciación en paneles de control de incendios
Redes de circuitos de notificación (altavoces, luces estroboscópicas, campanas de alarma)
Sistemas de audio y señalización integrados en redes de seguridad
Instalaciones verticales (riser) en edificios de múltiples pisos con requisitos de código de fuego
Espacios plenum y conductos de aire donde se requiere clasificación FPLR
Centros de datos, hospitales, hoteles y complejos residenciales de alta ocupación

📐 Especificaciones técnicas

Parámetro	Valor
Código de modelo	1424FPLR216-CP
Número de conductores	2
Calibre AWG	16
Tipo de conductor	Sólido (Solid)
Material del conductor	Cobre desnudo (BC - Bare Copper)
Material de aislamiento	Polipropileno (PP)
Espesor de aislamiento	0,007 pulgadas (0,178 mm)
Material de cubierta exterior	PVC - Cloruro de polivinilo (Polyvinyl Chloride)
Espesor de cubierta exterior	0,017 pulgadas (0,432 mm)
Diámetro nominal general	0,324 pulgadas (8,23 mm)
Peso a granel	19 libras/1000 pies (28,3 kg/km)
Longitud de paso de cableado	2,750 pulgadas (69,85 mm)
Dirección de cableado	Izquierda (Left Hand)
Torsiones de cableado	4,400 torsiones/pie
Códigos de color de conductores	Conductor 1: Negro; Conductor 2: Rojo
Ripcord exterior	Sí (facilitador de pelado)
Rango de temperatura operativa	-20°C a +75°C
Tensión máxima recomendada de tracción	53,200 libras (24,1 toneladas)
Radio de curvatura mínimo	1,6 pulgadas (40,64 mm)
Inductancia nominal	0,150 µH/pie
Capacitancia conductor a conductor	55,000 pF/pie
Capacitancia conductor a otros conductores y blindaje	99,000 pF/pie
Resistencia DC del conductor @ 20°C	6,4 Ohm/1000 pies
Resistencia DC del blindaje @ 20°C	17,900 Ohm/1000 pies
Voltaje operativo máximo	300 V RMS
Corriente máxima recomendada	5 Amperios por conductor @ 25°C (con aumento de temperatura de 10°C)

🏅 Certificaciones y normativas

Estándar UL1424: Cumplimiento completo para cables de alarma de incendio clasificación FPLR (Fire Alarm Cable, Riser)
Cumplimiento RoHS: Sí - Directiva de restricción de sustancias peligrosas
Clasificación FPLR: Aprobado para uso en instalaciones verticales con requisitos de contención de humo y propagación limitada de fuego
Compatibilidad de códigos: Cumple con normas de construcción internacionales incluyendo NFPA 72 para sistemas de alarma de incendio

📖 Glosario técnico

Término	Definición
FPLR	Fire Alarm Cable, Riser — Clasificación de cable de alarma de incendio para instalaciones verticales con propiedades de resistencia al fuego y contención de humo.
AWG	American Wire Gauge — Sistema de medición de calibre de conductores eléctricos; 16 AWG equivale a aproximadamente 1,29 mm de diámetro.
Blindaje Foil	Capa protectora de aluminio-poliéster que envuelve los conductores para atenuar interferencia electromagnética (EMI) y radiofrecuencia (RFI).
Polipropileno (PP)	Material termoplástico utilizado como aislante dieléctrico que ofrece excelente flexibilidad y resistencia a la humedad.
Inductancia	Propiedad de un conductor que genera oposición al cambio de corriente eléctrica, medida en microhenrios por pie (µH/ft).
Capacitancia	Capacidad de almacenar carga eléctrica entre dos superficies conductoras separadas por un dieléctrico, medida en picofaradios por pie (pF/ft).
Resistencia DC	Oposición al flujo de corriente continua en un conductor a temperatura estándar de 20°C, medida en ohmios por 1000 pies.
Ripcord	Cordón de nylon integrado longitudinalmente en la cubierta exterior que facilita el pelado sin dañar los conductores internos.

Producto distribuido por Artilec Ltda — www.artilec.com — comercial@artilec.com — +56 2 2240 7500. Especificaciones sujetas a cambios sin previo aviso por parte del fabricante.
