Descripción

📋 Descripción general

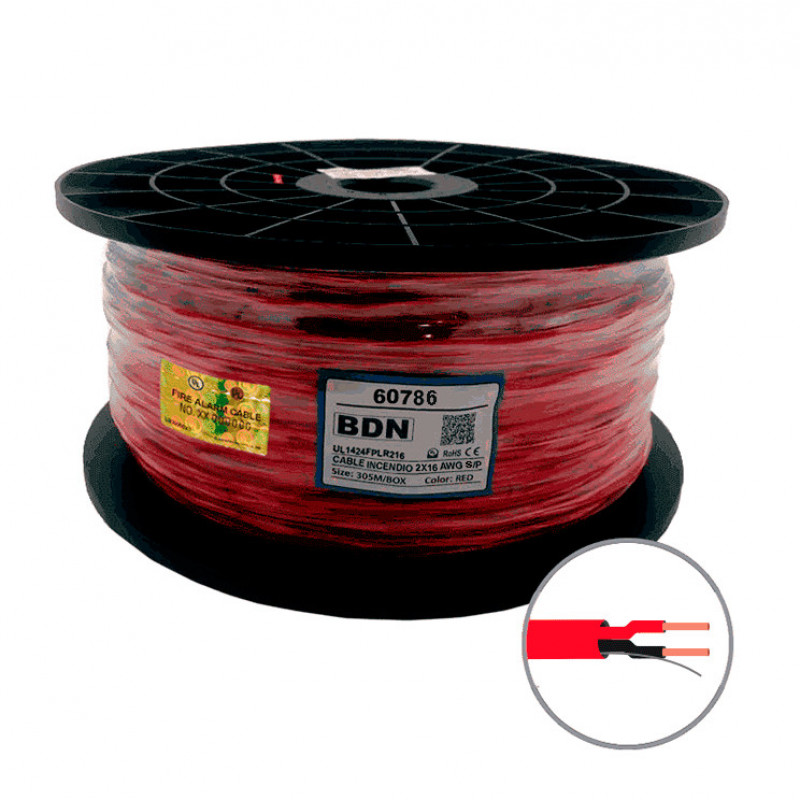

Cable de incendio FPLR (Fire Alarm Riser) modelo UL1424FPLR216-CP fabricado por BDN, específicamente diseñado para sistemas de protección contra incendios en aplicaciones comerciales verticales. Incorpora dos conductores sólidos de cobre desnudo calibre 16 AWG con aislamiento de polipropileno de 0.007 pulgadas de espesor y chaqueta exterior de PVC de 0.017 pulgadas que proporciona durabilidad mecánica y resistencia ambiental. La construcción de conductores trenzados en sentido izquierdo con cordón de apertura integrado facilita la instalación y el mantenimiento en sistemas de riser verticales.

Este cable ha sido certificado conforme a la norma UL1424, cumpliendo con estándares de seguridad de Underwriters Laboratories (UL), regulación europea CE y directiva RoHS de restricción de sustancias peligrosas. Su perfil compacto de 0.324 pulgadas de diámetro nominal lo hace ideal para instalaciones en espacios reducidos y ductos conduit.

✅ Características principales

Conductores: 2 conductores sólidos de cobre desnudo (BC) calibre 16 AWG
Aislamiento: Polipropileno (PP) con espesor de 0.007 pulgadas, proporciona aislamiento confiable a temperaturas operativas amplias
Chaqueta exterior: PVC de 0.017 pulgadas de espesor con cordón de apertura (ripcord) para facilitar pelado sin dañar conductores
Diámetro nominal: 0.324 pulgadas, optimizado para instalación compacta en ductos y sistemas vertical riser
Peso: 19 libras/1000 pies, proporciona manejo sencillo durante la instalación
Rango de temperatura operativa: -20°C a +75°C, compatible con ambientes variables en edificios comerciales
Tensión máxima de tracción recomendada: 53.200 libras, permite tirada controlada sin riesgo de daño estructural
Radio mínimo de curvatura: 1.6 pulgadas, facilita routing flexible en codos y cambios de dirección
Corriente máxima recomendada: 5 amperios por conductor @ 25°C con elevación de 10°C
Voltaje máximo de operación: 300 V RMS, adecuado para aplicaciones de bajo voltaje de control y alarma

🏗️ Aplicaciones

Sistemas de alarma y detección de incendios en edificios comerciales e industriales
Circuitos de protección contra incendios y señalización en instalaciones de riser vertical
Monitoreo y detección en sistemas de seguridad integrados
Circuitos de notificación y anunciación en centros de control
Circuitos de control y automatización de sistemas de extinción
Instalaciones de audio asociadas a sistemas de alarma de emergencia
Circuitos iniciadores en paneles de control de incendios

📐 Especificaciones técnicas

Parámetro	Valor
Número de conductores	2
Calibre AWG	16
Tipo de conductor	Sólido
Material del conductor	Cobre desnudo (BC - Bare Copper)
Material de aislamiento	Polipropileno (PP)
Espesor del aislamiento	0.007 pulgadas
Material de chaqueta exterior	PVC (Polyvinyl Chloride)
Espesor de chaqueta exterior	0.017 pulgadas
Cordón de apertura (Ripcord)	Sí
Diámetro nominal del cable	0.324 pulgadas
Longitud de cableado (pitch)	2.750 pulgadas
Dirección de trenzado	Izquierda (Left Hand)
Torsiones	4.400 twists/ft
Color conductor 1	Negro
Color conductor 2	Rojo
Peso del cable	19 lbs/1000 ft
Rango de temperatura operativa	-20°C a +75°C
Tensión máxima de tracción recomendada	53.200 libras
Radio mínimo de curvatura/eje menor	1.6 pulgadas
Inductancia nominal	0.150 µH/ft
Capacitancia conductor a conductor	55.000 pF/ft
Capacitancia conductor a otro conductor y blindaje	99.000 pF/ft
Resistencia DC del conductor @ 20°C	6.4 Ω/1000 ft
Resistencia DC del blindaje exterior @ 20°C	17.900 Ω/1000 ft
Voltaje máximo de operación	300 V RMS
Corriente máxima recomendada	5 Amps por conductor @ 25°C (10°C temperatura rise)

🏅 Certificaciones y normativas

UL1424: Estándar de Underwriters Laboratories para cables de alarma de incendios y sistemas de protección contra incendios en aplicaciones riser
UL: Certificación de seguridad eléctrica de Underwriters Laboratories
CE: Marcado de conformidad europea para cumplimiento de directivas europeas
RoHS: Cumplimiento de Directiva 2011/65/UE de Restricción de Sustancias Peligrosas de la Unión Europea

📖 Glosario técnico

Término	Definición
FPLR	Fire Alarm Riser Cable — cable de alarma de incendios clasificado para instalación vertical en edificios con requisitos de seguridad mejorados
Inductancia	Propiedad del cable para almacenar energía en un campo magnético, expresada en microhenrios por pie (µH/ft)
Capacitancia	Propiedad del cable para almacenar carga eléctrica entre conductores, expresada en picofaradios por pie (pF/ft)
Resistencia DC	Resistencia eléctrica en corriente continua a temperatura específica, determinante de pérdidas ohmigas en el conductor
Radio de curvatura	Curvatura mínima permitida sin dañar la estructura física y propiedades eléctricas del cable durante instalación
Pitch de trenzado	Distancia lineal de una rotación completa en el patrón de torsión de los conductores
Cobre desnudo (BC)	Conductor de cobre sin revestimiento, proporciona máxima conductividad eléctrica y mínima resistencia
PVC	Polyvinyl Chloride — material termoplástico usado en chaqueta exterior para durabilidad mecánica y resistencia química
